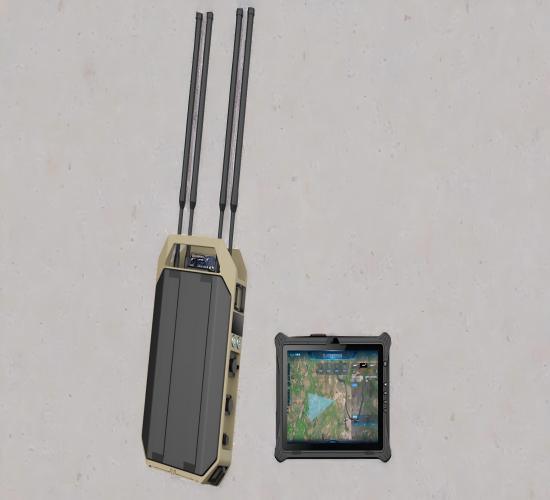

12Kkm Tam Spektrumlu Takip İHA Savunma Sistemi - Video Kanıt Sürümü

Ⅰ. Ürüne Genel Bakış

Bu cihaz, tam spektrumlu algılama, drone ve pilot konumlandırması, FPV video yakalama ve depolamayı entegre eder. Karmaşık elektromanyetik ortamlarda quadcopter'ları, sabit kanatlı dronları, DIY türlerini ve FPV dronlarını doğru bir şekilde tanımlayabilir ve sesli, görsel ve titreşim uyarıları sağlar. Öncelikli olarak rutin devriyeler, kritik varlık koruması, ekip operasyonları ve soruşturma ve kanıt toplama gibi senaryolarda kullanılır.

Ⅱ. Ürün Özellikleri

1. Tam Bant Algılama:

70 MHz'den 6,2 GHz'e kadar tam frekans bandını kapsar.

2. FPV Bant Kapsamı:

300 MHz'den 6,2 GHz'e kadar analog video iletiminin tamamını kapsar.

3. Hassas Konumlandırma:

Konum (enlem ve boylam, azimut), hız, uçuş yolu ve uzaktan kumanda konumu (enlem ve boylam, azimut) dahil olmak üzere dronların çok boyutlu bilgilerini izler.

4. Video Yakalama:

FPV izinsiz girişlerini ve "birinci şahıs perspektifinden" gerçek zamanlı dinamikleri analiz etmek için tüm analog video iletimlerini yakalayabilir.

5. Üstün Algılama Yeteneği:

Algılama ve şifre çözme aralığı 12 km'ye kadar ulaşabilir.

6. Çoklu Uç Alarm Bildirimi:

Alarm bilgilerini birden fazla mobil cihaza göndererek ekip işbirliğini ve verimli yanıtı sağlar

Ⅲ. Özellik Analizi

1. Dört Algılama ve Analiz Modu

Spektrum Algılama + DID Şifre Çözme + RID Şifre Çözme + FPV Video İletimi Algılama

2. FPV Gerçek Zamanlı Video Yakalama

Tam Bant Video İletimi Algılama: "0" gecikmeli gerçek zamanlı video görüntüler.

3. Ultra Uzun Menzilli Tanımlama ve Konumlandırma

Algılama ve Şifre Çözme Aralığı: 12 km+'ye kadar (çoklu saha testleri ile doğrulanmıştır).

4.Beş Farklı Kullanım Yöntemi

Sırt Çantası + Elde Taşınır + Tripod Montajı + Araca Monteli + Kalıcı Kurulum

5.Çoklu Uç Alarm Bildirimi

Cihazın tablet ekranını ve kontrolünü destekler. Alarm bilgileri, yerel ağ/bulut aracılığıyla mobil uygulamalara (birden fazla cihaz) veya komuta merkezlerine gönderilir.

Ⅳ. Ürün Özellikleri

1. Tanımlama Türleri:

DJI, Autel, Hubsan gibi ana akım dronların yanı sıra FPV yarış dronları ve DIY dronları kapsar ve piyasadaki dronların %98'ini oluşturur.

2. Frekans Aralığı:

70MHz'den 6.2GHz'e kadar özelleştirilebilir taramayı destekler (varsayılan algılama bantları: 400MHz, 800MHz, 900MHz, 1.2GHz, 1.4GHz, 2.4GHz, 5.2GHz, 5.8GHz; diğer bantlar kullanıcı tarafından yapılandırılabilir).

3. FPV Video İletimi Algılama:

300MHz ila 6GHz bandı içindeki tüm analog video iletimlerinin algılanmasını destekler (kullanıcı özelleştirmesi desteklenir).

4. Konumlandırma için Drone Modelleri:

DJI dronlarının tüm serisi, Autel dronlarının seçili modelleri.

Ⅴ. Ürün Özellikleri

Ⅵ. Ürün Yazılımı Özellikleri

1. Alarm Sinyali Alma: Tablet, ana cihazdan bir alarm aldığında sesli bir alarm sinyali sağlar (manuel olarak devre dışı bırakılabilir).2. Drone Konumlandırma: Dronların konumunu belirleyebilir.

3. Pilot Konumlandırma: Drone operatörünün konumunu belirleyebilir.

4. Benzersiz Seri Numarası: Dronların benzersiz seri numarasını tanımlayabilir.

5. Beyaz Liste ve Kara Liste: Benzersiz seri numaralarına sahip dronlar bir beyaz listeye eklenebilir; beyaz listede olmayan dronlar algılandığında sistem otomatik olarak alarm verecektir.

6. Yörünge Takibi: Aynı anda birden fazla drone uçuş yörüngesini görüntüleyebilir.

7. Elektronik Harita: Hem çevrimiçi hem de çevrimdışı elektronik harita özelliklerine sahiptir.

8. Yörünge Oynatma: Uçuş yörüngelerini tekrar oynatabilir.

9. Geçmiş Kayıt Sorgusu: Geçmiş kayıtların (algılama günlükleri) sorgulanmasına ve indirilmesine izin verir.

10. Navigasyon Sahteciliği Arayüzü: Navigasyon sahteciliği için ayrılmış bir arayüz ile donatılmıştır.

11. Çalışma Modu: Hem yerel hem de bulut dağıtımını destekler (buluta gelecekteki yükseltme ile).12. Çoklu Cihaz Erişimi: Birden fazla cihazdan erişimi destekleyebilir.

13. Gerçek Zamanlı Video İzleme: Gerçek zamanlı video akışlarını görüntüleyebilir.

Ⅶ.

Ürün Donanım Özellikleri

1. Cihaz Boyutları: Yaklaşık 343mm × 230mm × 86mm (U × G × Y).2. Pil: Çıkarılabilir, 25Ah kapasiteli; boyutları 65mm × 73mm × 148mm.

3. Ek Kartlar için Yükseltme Arayüzü (USB).

4. Şarj Arayüzü (özel bir havacılık fişi yapısı kullanılarak).

5. Cihaz Yapısının Su Geçirmez Tasarımı, IP66 derecesi.

6. GPS konumlandırma işlevi.

7. Tablet montaj fonksiyonu; cihaz üzerine monte edilmiş bir tabletin kullanımını destekler.

8. Sırt çantası, sabit ve araca monteli dahil olmak üzere çoklu kullanım biçimlerini destekler.

9. Sırt çantasında antenler ve tablet depolama için bölmeler bulunur.

10. Pil seviyesi görüntüleme fonksiyonu (Coulomb sayacı).

11. RJ45 ağ işlevi.

12. Dahili 4G ağ işlevi (hem uluslararası hem de yerel).

Ⅷ.

Ürün

Cihaz ListesiSeri NumarasıÜrün adı

Çalışma ArayüzüⅩ. Uygulama senaryoları
