Yüksek düzeyde entegre modülerlikEntegre optik izleme 5km kapsamında YönlüAnti-UAVSistem
Ben.Ürün Tanımı

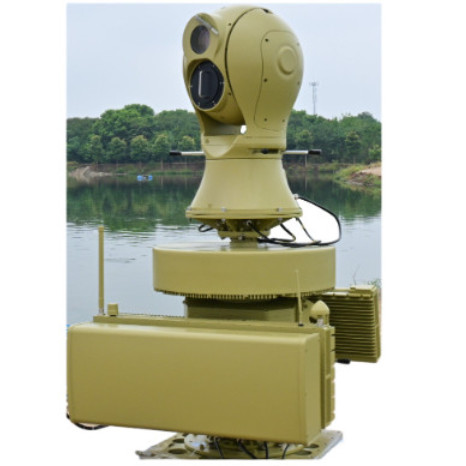

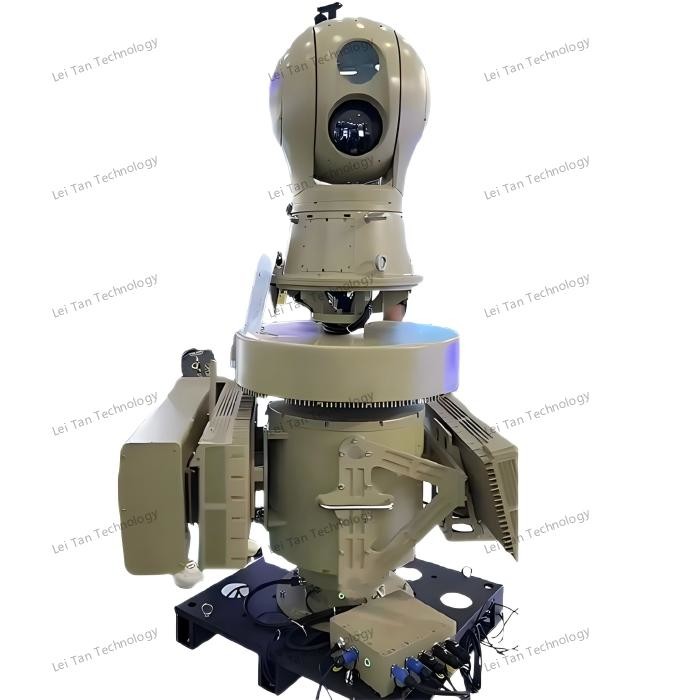

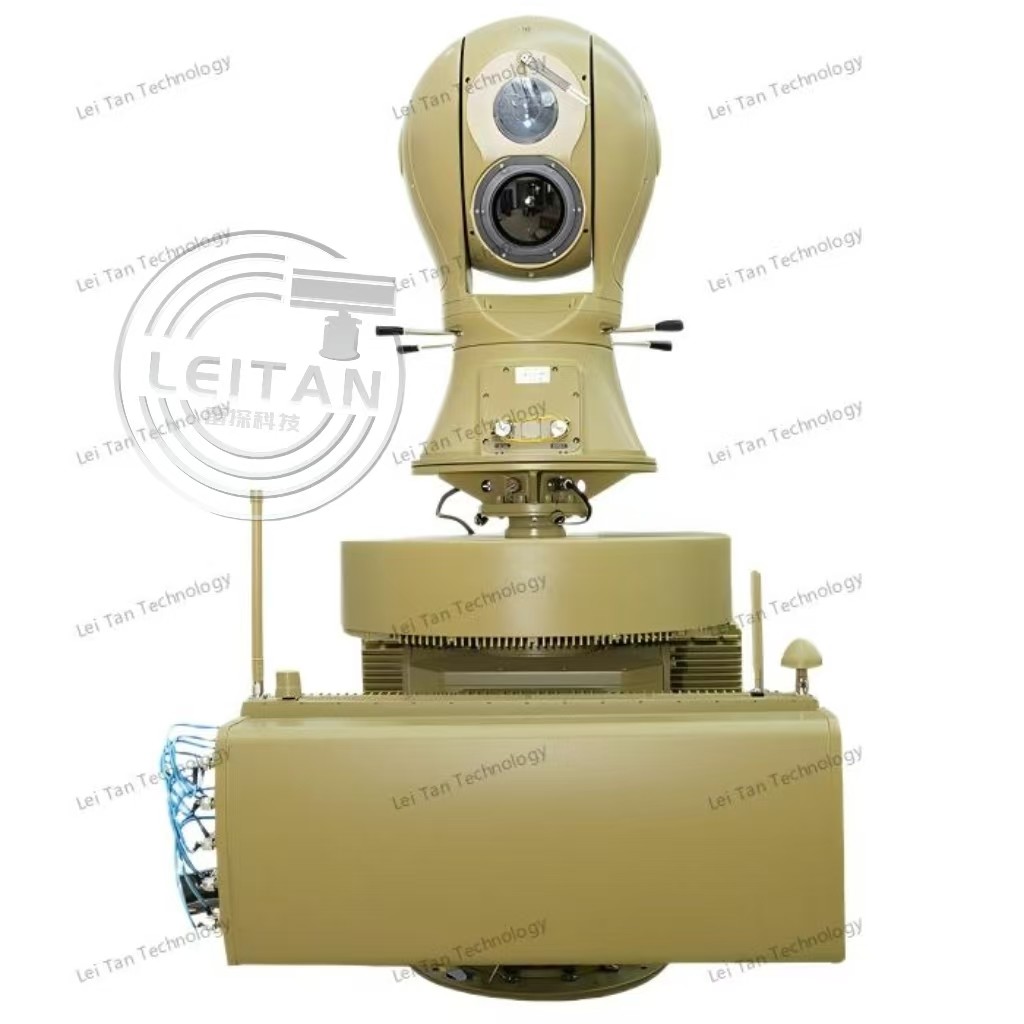

Haidongqing Yönlü UAV Karşıtı Sistemi, büyük özel mülkiyet koruma bölgelerini ve büyük etkinlik mekanlarının güvenliğini korumak için özel olarak tasarlanmış son derece entegre modüler bir cihazdır.Elektroptik izleme gibi çoklu gelişmiş teknolojileri entegre ediyor., tam spektrum izleme, radar, radyo frekansı müdahalesi ve GNSS sahtekarlığı, UAV'lerin gerçek zamanlı takip edilmesini, tespit edilmesini, müdahale edilmesini ve sahtekarlığını sağlar.Radyo frekansı algılama, ve elektro-optik izleme, sistem çeşitli tehditlere esnek bir şekilde yanıt verebilecek ve kilit alanların güvenliğini sağlayabilecek beş-bir savunma sistemi oluşturur.
II. Ürün Özellikleri
Yüksek entegrasyon
Haidongqing Yönlü UAV Karşıtı Sistemi, radar, optik sensörler, elektronik keşif ekipmanları ve elektronik karşı önlem cihazları dahil olmak üzere çoklu fonksiyonları entegre ediyor.Tek bir birimeBu entegre yapısal tasarım, kompakt ve verimli bir sistem düzenine ulaşır.Yüksek entegrasyon sadece sistemin performans istikrarını arttırmakla kalmaz aynı zamanda görsel tanınma kabiliyetini ve caydırıcı gücünü arttırır.
Çok yönlü tespit
Sistem, frekans spektrumu algılama, radar algılama ve elektro-optik izlemeyi etkin ve pasif algılama yöntemlerini etkili bir şekilde tamamlamak için birleştirir.Frekans spektrumunun tespiti UAV'ların sinyal özelliklerini belirleyebilir., radar tespiti üç boyutlu koordinat bilgileri sağlar ve elektro-optik izleme şüpheli hedefleri gerçek zamanlı olarak izleyebilir ve doğrulayabilir.Bu çok yönlü algılama yaklaşımı, sistemin 5 kilometrelik bir menzilde UAV'ları verimli bir şekilde izlemesini ve takip etmesini sağlar..
Çok seviyeli Yönetim ve Kontrol
Haidongqing Yönlü UAV Karşıtı Sistemi, üç seviyeli bağlantıyı (radar + frekans spektrumu + elektro-optik) ve çift bağlantı yanıt modlarını destekler.Çeşitli tehdit seviyelerine ve uygulama senaryolarına göre tepki stratejilerini esnek bir şekilde ayarlayabilirBu çok seviyeli yönetim ve kontrol mekanizması, sistemin karmaşık ve değişken UAV tehditleri karşısında hızlı bir şekilde doğru kararlar ve yanıtlar verebilmesini sağlar.
Esnek Müdahale ve Sahteleme Modları
Sistem, UAV'ları iniş veya uçuşa zorlayabilecek manuel veya otomatik müdahale modlarıyla donatılmıştır.Bu esnek karışım ve sahtekarlık modları kombinasyonu, kullanıcılara farklı UAV tehditleri ile etkili bir şekilde başa çıkmak için çeşitli yanıt seçenekleri sunar..
Geniş Kapsama
Haidongqing Yönlü Anti-UAV Sistemi'nin radar algılama ve frekans spektrum algılama aralığı 5 kilometreye ulaşabilir ve elektro-optik izleme mesafesi 5.000 metreden fazla olabilir.Bu geniş kapsama sistemi, geniş alanları etkili bir şekilde izlemeye ve UAV tehditlerine karşı kilit bölgelerin güvenliğini sağlamaya olanak tanır..
III. Ürün Fonksiyonları
Gerçek Zamanlı İzleme ve Takip
Haidongqing Yönlü UAV Karşıtı Sistemi, UAV'ların dinamiklerini gerçek zamanlı olarak izleyebilir.ve elektro-optik izleme, sistem hızlı bir şekilde tespit edebilir ve UAV hedeflerine kilitlenebilir, konumları, hızları ve uçuş yörüngeleri hakkında gerçek zamanlı bilgi elde edebilir.
Karışıklık ve Sahte
Sistem, güçlü bir müdahale ve sahtekarlık yeteneği ile donatılmıştır.,Hover veya geri dönüş. Spoofing modunda, sistem UAV'ları planlanan rotalarından ve uyarı ve çekirdek bölgelerinden uzaklaştırmak için GNSS spoofing teknolojisini kullanır.
Durum Analizi ve Komuta Karar Destek
Haidongqing Yönlü UAV Karşıtı Sistemi, tespit edilen UAV'ların tehdit seviyesini analiz edebilir ve kullanıcılara komuta karar desteği sağlayabilir.Optik sensörler, ve önceden ayarlanmış bir tehdit değerlendirme modeli olan elektronik keşif ekipmanları ile sistem, UAV'lerin tehdit seviyesini hızlıca belirleyebilir ve buna uygun tepki önerileri sunabilir.
Çok seviyeli Bağlantı Cevabı
Sistem üç düzey bağlantı (radar + frekans spektrumu + elektro-optik) ve çift bağlantı yanıt modlarını destekler.ve elektro-optik izleme, UAV'ları kapsamlı bir şekilde izlemek ve izlemek için birlikte çalışırlar. Tehdit seviyesine göre otomatik olarak müdahale veya sahtekarlık stratejilerini ayarlarlar.Çift bağlantı modunda, kullanıcılar radar ve frekans spektrumu, radar ve elektro-optik kombinasyonlarını seçebilirler.veya frekans spektrumu ve elektro-optik bağlantı farklı senaryolarda esnek bir şekilde UAV tehditleri ile başa çıkmak için.
Bölge Koruma
Haidongqing Yönlü UAV Karşıtı Sistemi geniş alanları etkili bir şekilde koruyabilir.Geniş kapsamı ve güçlü izleme ve müdahale yetenekleri uyarı ve çekirdek bölgelerini kapsamlı bir şekilde izlemesini sağlar., UAV tehditlerine karşı kilit alanların güvenliğini sağlamak.
V. Ürün parametreleri
| Fonksiyonel göstergeler |
| Standart yapılandırma |
UAD-XTF-PZGLE05 (radar, spektrum, elektro-optik, karıştırma, aldatma, denetleyici ve yönetim yazılımı) |
| Bulma mesafesi |
≥5KM |
| Algılama frekansı bandı |
70 MHz ila 6000 MHz, Not: Diğer frekans bantları özelleştirilebilir |
| Yanıltıcı sıklık |
GPS/GALILEO/GLONASS/Beidou |
| Yanıltıcı mesafe |
≥1KM |
| Müdahale frekans bandı |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| Radar parametreleri |
Ayrıntılı parametreler aşağıda listelenmiştir: Radar modülü performans parametreleri |
| Optoelektronik parametreler |
Fotovoltaik parametreler Ayrıntılı parametreler aşağıdaki tablodadır *4 Fotovoltaik modül performans parametreleri |
| Mekanik göstergeler |
| Rüzgar direnci |
10 kuvvetli rüzgar |
| Çalışma sıcaklığı |
-40°C55°C |
| Depolama sıcaklığı |
-45°C65°C |
| koruma derecesi |
IP65 |
| Çalışma nemliği |
≤% 95 |
| Veri arayüzü |
RJ45 |
| Güç bağlantısı |
Voltaj: 220V
Güç: ≤550W (Tespit Modu), ≤1950W (Karşı önlem Modu) |
| Ağırlık |
250KG |
| Boyut |
850mmx850mmx1700mm |
| Platform özellikleri |
Beyaz ve siyah liste, gerçek zamanlı algılama, optik izleme, otomatik karşı önlemler, manuel karşı önlemler, GIS haritası. |
| Spektrumu tespit modülü gösterge parametreleri |
| Algılama frekansı bandı |
20 MHz-6 GHz |
| Bulma yarıçapı |
≥5km |
| Yarıçap mesafesini belirle. |
≥5 kilometre, bazı drone markalarını ve modellerini tanıyabilir |
| Bulma açısı |
360° |
| Köşe ölçüm doğruluğu hatası (kök ortalama kare) |
5 km veya daha fazla mesafe ≤ 1° |
| En düşük algılama yüksekliği |
<0m |
| Müdahale modülü göstergesi parametreleri |
| Müdahale frekans bandı |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| Güç bağlantısı |
50W |
| Müdahale mesafesi |
3 km. |
| Radar modülü parametreleri |
| Çalışma sistemi |
Aşamalı dizi sistemi (azimut taraması+yüksekleme faz taraması) |
| Çalışma frekansı bandı |
Xband |
| Etkili algılama gücü |
≥5.0KM (UAV) |
| ≥8.0KM ((Yürüyüşçüler) |
| ≥10.0KM (araçlar) |
| ≥5.0KM ((tekne) |
| Hız algılama |
0.5m/s-83m/s |
| Azimut doğruluğu |
≤0.3° ((arama);≤0.3° ((yol) |
| Kaldırma doğruluğu |
≤1.0° ((arama);≤0.5° ((yol) |
| Veri oranı |
≤5s/çember |
| Optoelektronik modül indeks parametreleri |
| Çalışma mesafesi |
Atmosferik görünürlük durumunda ≥ 20km, nem ≤ 50% RH ve sıcaklık farkı> 6K,Görünür ışık algılama mesafesi ≥ 5000m, izleme mesafesi ≥ 4000m, tanıma mesafesi ≥ 3000m 0.3m × 0.3m insansız hava aracı hedefleri; ısı görüntüleme algılama mesafesi ≥ 1500m, izleme mesafesi ≥ 1000m, tanıma mesafesi ≥ 1000m |
| Kızılötesi termal görüntüleme |
Detektör: Soğutulmamış Vanadyum Oksit (VOx) kızılötesi odak düzlemi
Spektral aralığı: 8μm - 14μm
Çözünürlük: 640×512
NETD: 30mK'dan daha iyi olmalı.
Lens odak uzaklığı: 31 ila 155mm, 5x sürekli optik zoom lens
Lens kontrolü: Elektrikli zoom, manuel/otomatik odaklama
Görüntü geliştirme: SDE dijital görüntü detay geliştirme teknolojisi
Kutupluk sahte rengi: Termal siyah, termal beyaz ve birden fazla sahte renk seçeneği mevcuttur
Görüntü ayarlamaları: Parlaklık, kontrast, gama düzeltmesi
Kodlama biçimi: H.264/H.265/MJPEG
Güçlü ışık koruma fonksiyonunu destekler |
| Yüksek çözünürlüklü görünür ışık |
Sensör:1/1.8 "hedef yüzeyi yıldız ışığı derecesi CMOS, ICR rengi siyah dönüşümü
Çözünürlük: 2688×1520
Işıklandırma: Renk: 0.002 Lux; Siyah beyaz: 0.0002 Lux
Kodlama biçimleri: H.264/H.265/MJPEG
Görüntü geliştirme: Geniş dinamik aralığı, güçlü ışık bastırma, elektronik görüntü stabilizasyonu, 3 boyutlu dijital gürültü azaltma ve otomatik beyaz dengesini destekler
Fokal uzunluk: 12.5 ′′ 775 mm yüksek çözünürlüklü elektrikli zoom lens
Dehazing: Hem optik hem de elektronik dehazing destekler |
| İzleme fonksiyonu |
1İzleme yöntemi: Ön uç gömülü donanım izleme
2İzleme modu: manuel, otomatik izleme, radar bağlantısını destekle
3Video geçiş: Dijital yüksek çözünürlüklü görünür ışık/dijital kızılötesi video geçiş izleme
4İzleme fonksiyonu: Çoklu izleme algoritmalarında yer alan, çoklu hedef tespiti, otomatik yakalama, izleme sırasında otomatik zoom, hedef yörüngesinin gerçek zamanlı görüntülenmesini destekler.geçici tıkanıklığa karşı, vb. Radar bağlantısı izlemeyi destekleyen manuel ve otomatik izleme; izleme süreci sırasında hedef tanıma desteği; tanımlama ve izleme desteği;Hava dalgası kapısının uyarlanabilir takipini destekle, ve takip kutusu boyutu hedef boyutuna göre uyarlanabilir.
İzleme ekranı: izleme hedefi kartal gözü ekranı ile donatılmış, kartal gözünün konumu isteksiz olarak ayarlanabilir, hedef 2, 4 ve 8x büyütme ekranını destekler |
| Analiz |
1. 16Tops bilgisayar gücü işlemcisi ile inşa edilmiş.
2Uygulama yöntemi: Ön uç gömülü akıllı analiz modülü
3. Anormal davranış tespiti: hedef tanıma destekler; Bölgesel müdahale tespiti, sınır ötesi müdahale tespiti, hareket tespiti vb.
Sınıflandırma tanıma: insanlar, arabalar, dronlar, kuşlar vb. gibi hedeflerin sınıflandırma tanımını destekler (veri kümeleri sağlamak için müşteri yardımına ihtiyaç duyar) |
| Fonksiyon artışı |
1Sağlık yönetimi: Kendini test etme, durum sorgusu ve hata kodu geri bildirimi gücünü destekler ve görünür ışık, termal görüntüleme bileşenleri gibi donanım sağlığı sorgularını destekler.yatay sıçrama motorları, çip sıcaklığı ve çalışma süresi
2Veri geri bildirimi: Lens alanı görüş açısı, büyütme, ZOOM / FOKUS değeri ve devre açısı için gerçek zamanlı / sorgu geri bildirimi ve konumlandırma fonksiyonlarına sahiptir.ve yatay ve pitch açıları için gerçek zamanlı sorgu / geri bildirim ve konumlandırma işlevlerini destekler
Yükseltme ve bakım: uzaktan yeniden başlatılabilir, uzaktan yükseltme fonksiyonu, sistem bakımı için uygundur |
| Servo çevirme masası modülünün indeks parametreleri |
| Tek eksenli döngüleme masası |
1Döner masanın dönüş açısı: azimut N × 360 °'da sürekli dönüş
2Maksimum azimut hızı: ≥ 130 °/s
3En azimut hızı: ≤ 0,1 °/s
4Maksimum azimut hızlanması: ≥ 90 °/s2
5- Yönlendirme doğruluğu: ≤ 0,1 °
6Sabit işaretleme minimum yanıt süresi: ≤ 2s (stabil 0 ° ila 90 °)
Altlık aralığının ayar aralığı: -25 °'den 10 °'ya kadar. |
VI:Ürün özellikleri
|
Ürün özellikleri
|
Hai Dong Qing anti-drone sistemi gerçek zamanlı olarak drone hareketlerini izleyebilir.Sistem drone hedeflerini hızla tespit edebilir ve kilitleyebilir., gerçek zamanlı olarak konumlarını, hızlarını ve uçuş yörüngelerini elde eder.
|
|
Karışma ve aldatma
|
Sistem güçlü bir engelleme ve aldatma yeteneğine sahiptir. engelleme modunda sistem otomatik olarak veya manuel olarak radyo engellemeyi etkinleştirebilir.Ya da üsse dönün.Aldatma modunda, sistem, drone'ları amaçlanan uçuş rotasından, kısıtlı ve çekirdek alanlardan uzaklaştırmak için GNSS sahteleme teknolojisini kullanıyor.
|
|
Durum analizi ve komuta karar verme
|
Hai Dong Qing anti-drone sistemi, tespit edilen drone tehditlerinin durumunu analiz edebilir ve kullanıcılara komuta karar desteği sağlayabilir.Sistem, radarlardan elde edilen gerçek zamanlı verileri kullanarak drone'ların tehdit seviyesini hızla değerlendirir., optik sensörler ve elektronik keşif ekipmanları ile birlikte önceden belirlenmiş tehdit değerlendirme modelleri ve kullanıcılara karşılık gelen tepki önerileri sunar.
|
|
Çok seviyeli koordineli tepki
|
Sistem, radar, spektrum ve elektro-optik teknolojileri içeren üç seviyeli ve çift seviyeli bağlantı düzenlerini destekler.spektrum tespiti, ve elektro-optik izleme, tehdit seviyelerine göre engelleme veya aldatma stratejilerini otomatik olarak ayarlayarak dronların kapsamlı bir izleme ve izleme sağlaması için birlikte çalışır.Çift düzeyli bağlantı modunda, kullanıcılar radar ile spektrum, radar ile elektro-optik kombinasyonlarını seçebilirler.Ya da farklı senaryolarda drone tehditlerini esnek bir şekilde ele almak için gerçek durumlara dayalı elektro-optik ile spektrum.
|
|
bölgesel koruma
|
Hai Dong Qing anti-drone sistemi geniş alanları etkili bir şekilde koruyabilir.Geniş kapsama alanı ve güçlü izleme ve karıştırma yetenekleri, uyarı bölgelerinin ve çekirdek alanların kapsamlı bir gözetimi sağlamasına olanak tanır., kritik bölgelerin drone tehditlerinden güvende kalmasını sağlar.
|
