| Fonksiyonel göstergeler |
| Standart yapılandırma |

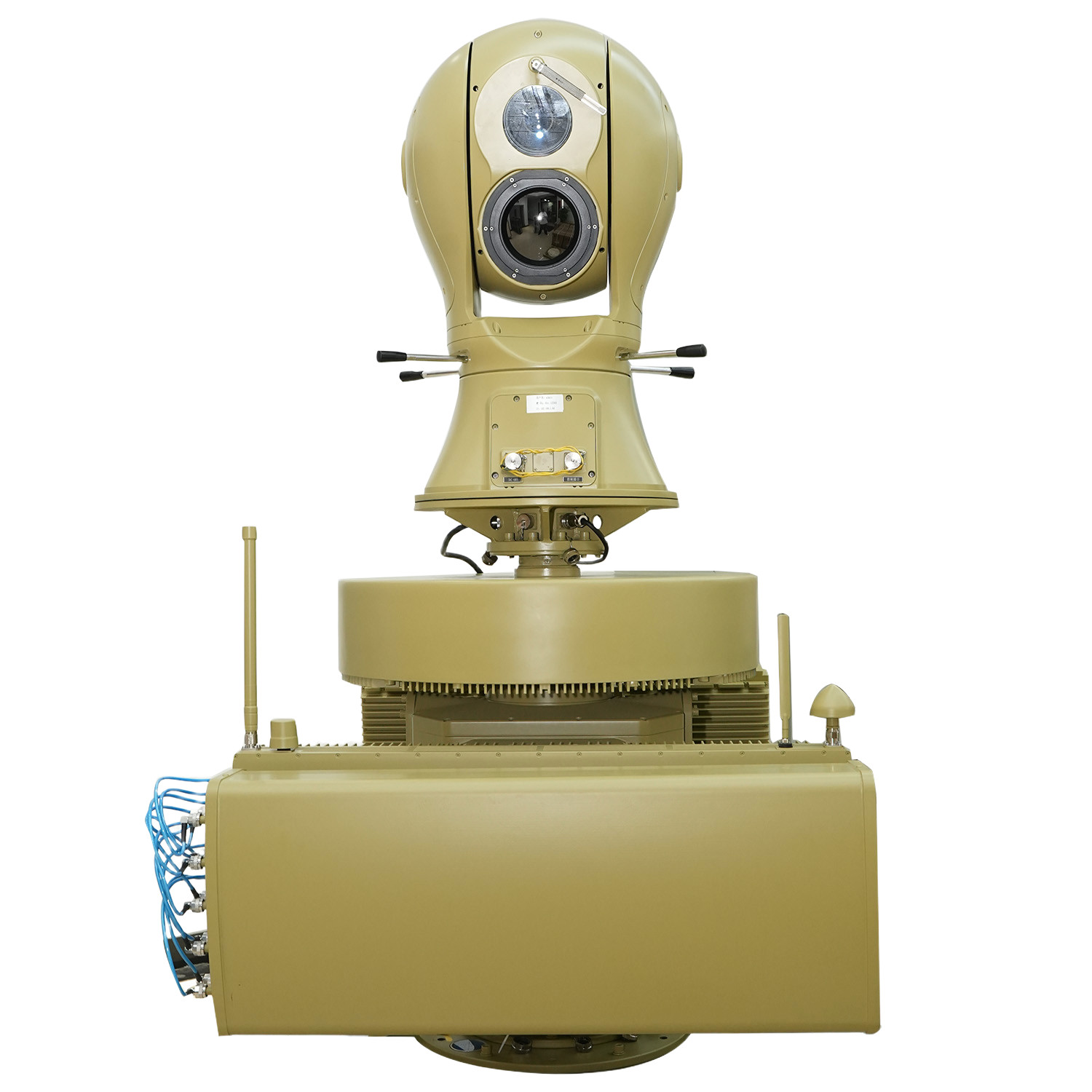

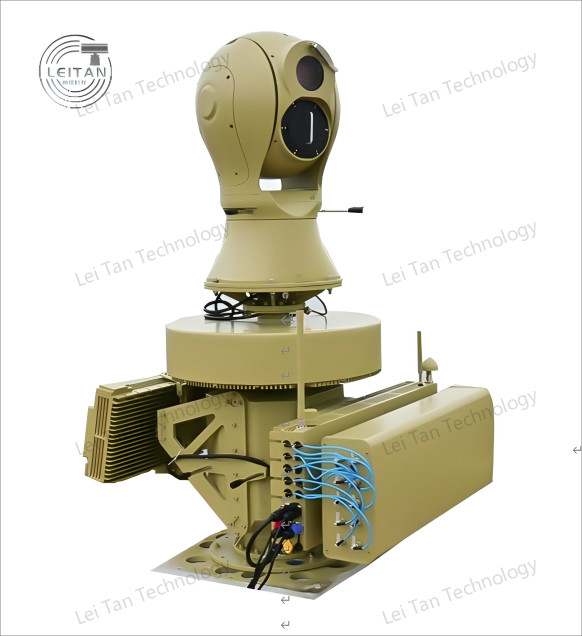

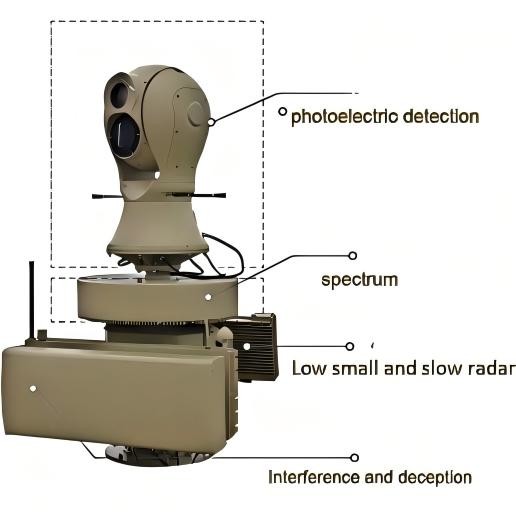

UAD-XTF-PZGLE05 (radar, spektrum, elektro-optik, karıştırma, aldatma, denetleyici ve yönetim yazılımı) |
| Bulma mesafesi |
≥5KM |
| Algılama frekansı bandı |
70 MHz ila 6000 MHz, Not: Diğer frekans bantları özelleştirilebilir |
| Yanıltıcı sıklık |
GPS/GALILEO/GLONASS/Beidou |
| Yanıltıcı mesafe |
≥1KM |
| Müdahale frekans bandı |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| Radar parametreleri |
Ayrıntılı parametreler aşağıda listelenmiştir: Radar modülü performans parametreleri |
| Optoelektronik parametreler |
Fotovoltaik parametreler Ayrıntılı parametreler aşağıdaki tablodadır *4 Fotovoltaik modül performans parametreleri |
| Mekanik göstergeler |
| Rüzgar direnci |
10 kuvvetli rüzgar |
| Çalışma sıcaklığı |
-40°C55°C |
| Depolama sıcaklığı |
-45°C65°C |
| koruma derecesi |
IP65 |
| Çalışma nemliği |
≤ % 95 |
| Veri arayüzü |
RJ45 |
| Güç bağlantısı |
Voltaj: 220V
Güç: ≤550W (Tespit Modu), ≤1950W (Karşı önlem Modu) |
| Ağırlık |
250KG |
| Boyut |
850mmx850mmx1700mm |
| Platform özellikleri |
Beyaz ve siyah liste, gerçek zamanlı algılama, optik izleme, otomatik karşı önlemler, manuel karşı önlemler, GIS haritası. |
| Spektrumu tespit modülü gösterge parametreleri |
| Algılama frekansı bandı |
20 MHz-6 GHz |
| Bulma yarıçapı |
≥5km |
| Yarıçap mesafesini belirle. |
≥5 kilometre, bazı drone markalarını ve modellerini tanıyabilir |
| Bulma açısı |
360° |
| Köşe ölçüm doğruluğu hatası (kök ortalama kare) |
5 km veya daha fazla mesafe ≤ 1° |
| En düşük algılama yüksekliği |
<0m |
| Müdahale modülü göstergesi parametreleri |
| Müdahale frekans bandı |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| Güç bağlantısı |
50W |
| Müdahale mesafesi |
3 km. |
| Radar modülü parametreleri |
| Çalışma sistemi |
Aşamalı dizi sistemi (azimut taraması+yüksekleme faz taraması) |
| Çalışma frekansı bandı |
Xband |
| Etkili algılama gücü |
≥5.0KM (UAV) |
| ≥8.0KM ((Yürüyüşçüler) |
| ≥10.0KM (araçlar) |
| ≥5.0KM ((tekne) |
| Hız algılama |
0.5m/s-83m/s |
| Azimut doğruluğu |
≤0.3° ((arama);≤0.3° ((yol) |
| Kaldırma doğruluğu |
≤1.0° ((arama);≤0.5° ((yol) |
| Veri oranı |
≤5s/çember |
| Optoelektronik modül indeks parametreleri |
| Çalışma mesafesi |
Atmosferik görünürlük durumunda ≥ 20km, nem ≤ 50% RH ve sıcaklık farkı> 6K,Görünür ışık algılama mesafesi ≥ 5000m, izleme mesafesi ≥ 4000m, tanıma mesafesi ≥ 3000m 0.3m × 0.3m insansız hava aracı hedefleri; ısı görüntüleme algılama mesafesi ≥ 1500m, izleme mesafesi ≥ 1000m, tanıma mesafesi ≥ 1000m |
| Kızılötesi termal görüntüleme |
Detektör: Soğutulmamış Vanadyum Oksit (VOx) kızılötesi odak düzlemi
Spektral aralığı: 8μm - 14μm
Çözünürlük: 640×512
NETD: 30mK'dan daha iyi olmalı.
Lens odak uzaklığı: 31 ila 155mm, 5x sürekli optik zoom lens
Lens kontrolü: Elektrikli zoom, manuel/otomatik odaklama
Görüntü geliştirme: SDE dijital görüntü detay geliştirme teknolojisi
Kutupluk sahte rengi: Termal siyah, termal beyaz ve birden fazla sahte renk seçeneği mevcuttur
Görüntü ayarlamaları: Parlaklık, kontrast, gama düzeltmesi
Kodlama biçimi: H.264/H.265/MJPEG
Güçlü ışık koruma fonksiyonunu destekler |
| Yüksek çözünürlüklü görünür ışık |
Sensör:1/1.8 "hedef yüzeyi yıldız ışığı derecesi CMOS, ICR rengi siyah dönüşümü
Çözünürlük: 2688×1520
Işıklandırma: Renk: 0.002 Lux; Siyah beyaz: 0.0002 Lux
Kodlama biçimleri: H.264/H.265/MJPEG
Görüntü geliştirme: Geniş dinamik aralığı, güçlü ışık bastırma, elektronik görüntü stabilizasyonu, 3 boyutlu dijital gürültü azaltma ve otomatik beyaz dengesini destekler
Fokal uzunluk: 12.5 ′′ 775 mm yüksek çözünürlüklü elektrikli zoom lens
Dehazing: Hem optik hem de elektronik dehazing destekler |
| İzleme fonksiyonu |
1İzleme yöntemi: Ön uç gömülü donanım izleme
2İzleme modu: manuel, otomatik izleme, radar bağlantısını destekle
3Video geçiş: Dijital yüksek çözünürlüklü görünür ışık/dijital kızılötesi video geçiş izleme
4İzleme fonksiyonu: Çoklu izleme algoritmalarında yer alan, çoklu hedef tespiti, otomatik yakalama, izleme sırasında otomatik zoom, hedef yörüngesinin gerçek zamanlı görüntülenmesini destekler.geçici tıkanıklığa karşı, vb. Radar bağlantısı izlemeyi destekleyen manuel ve otomatik izleme; izleme süreci sırasında hedef tanıma desteği; tanımlama ve izleme desteği;Hava dalgası kapısının uyarlanabilir takipini destekle, ve takip kutusu boyutu hedef boyutuna göre uyarlanabilir.
İzleme ekranı: izleme hedefi kartal gözü ekranı ile donatılmış, kartal gözünün konumu isteksiz olarak ayarlanabilir, hedef 2, 4 ve 8x büyütme ekranını destekler |
| Analiz |
1. 16Tops bilgisayar gücü işlemcisi ile inşa edilmiş.
2Uygulama yöntemi: Ön uç gömülü akıllı analiz modülü
3. Anormal davranış tespiti: hedef tanıma destekler; Bölgesel müdahale tespiti, sınır ötesi müdahale tespiti, hareket tespiti vb.
Sınıflandırma tanıma: insanlar, arabalar, dronlar, kuşlar vb. gibi hedeflerin sınıflandırma tanımını destekler (veri kümeleri sağlamak için müşteri yardımına ihtiyaç duyar) |
| Fonksiyon artışı |
1Sağlık yönetimi: Kendini test etme, durum sorgusu ve hata kodu geri bildirimi gücünü destekler ve görünür ışık, termal görüntüleme bileşenleri gibi donanım sağlığı sorgularını destekler.yatay sıçrama motorları, çip sıcaklığı ve çalışma süresi
2Veri geri bildirimi: Lens alanı görüş açısı, büyütme, ZOOM / FOKUS değeri ve devre açısı için gerçek zamanlı / sorgu geri bildirimi ve konumlandırma fonksiyonlarına sahiptir.ve yatay ve pitch açıları için gerçek zamanlı sorgu / geri bildirim ve konumlandırma işlevlerini destekler
Yükseltme ve bakım: uzaktan yeniden başlatılabilir, uzaktan yükseltme fonksiyonu, sistem bakımı için uygundur |
| Servo çevirme masası modülünün indeks parametreleri |
| Tek eksenli döngüleme masası |
1Döner masanın dönüş açısı: azimut N × 360 °'da sürekli dönüş
2Maksimum azimut hızı: ≥ 130 °/s
3En azimut hızı: ≤ 0,1 °/s
4Maksimum azimut hızlanması: ≥ 90 °/s2
5- Yönlendirme doğruluğu: ≤ 0,1 °
6Sabit işaretleme minimum yanıt süresi: ≤ 2s (stabil 0 ° ila 90 °)
Altlık aralığının ayar aralığı: -25 °'den 10 °'ya kadar. |
