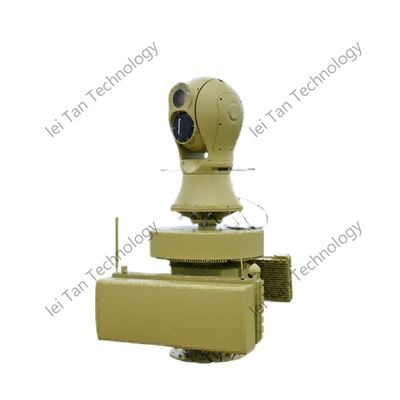

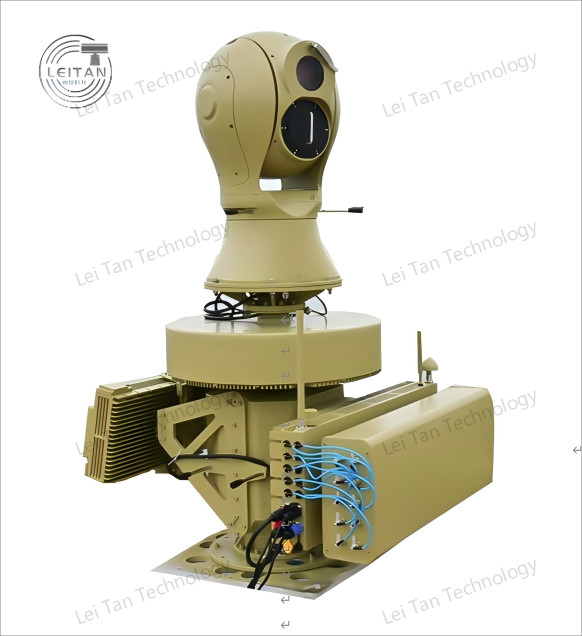

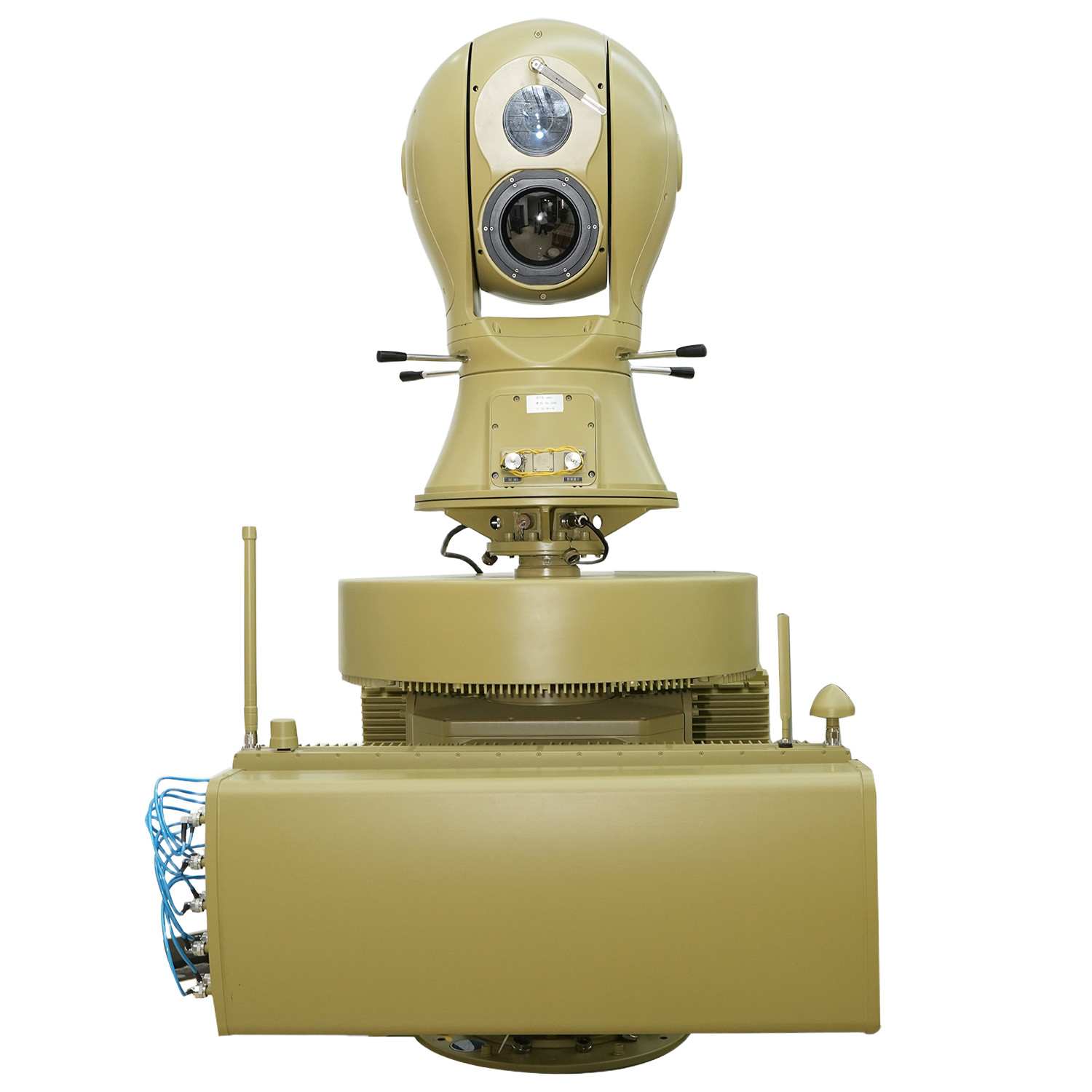

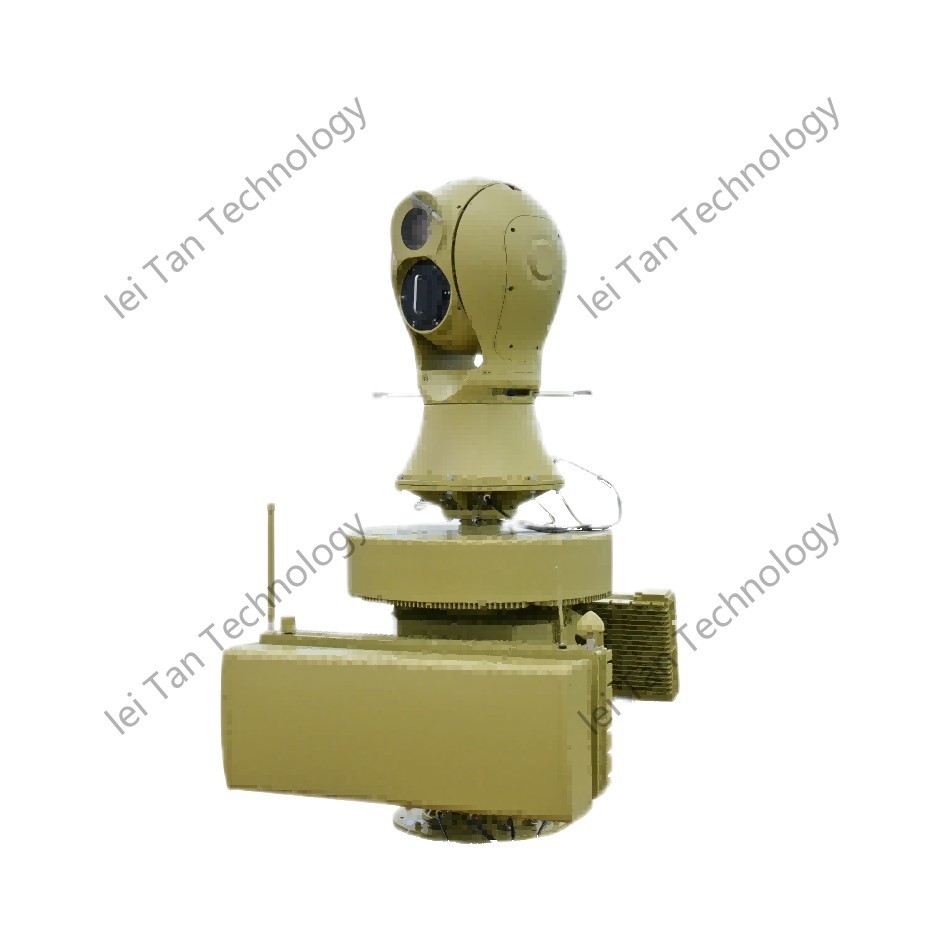

Radar Spektrumu Fotoelektrik Takip Radar Savunma Sistemi Çok Seviye Tehdit Cevabı
ⅠÜrün Tanımı
Entegre Radar, Spektrum Fotoelektrik İzleme Radar Savunma Sistemi (IRSPT-RDS)ve gerçek zamanlı olarak çok çeşitli tehditleri etkisiz hale getirmekGelişmiş radar, spektrum analizi ve fotoelektrik izleme teknolojilerini birleştiren bu sistem, askeri güçler için kapsamlı bir durum farkındalığı ve hızlı tepki yeteneği sağlar.İç Güvenlik, ve kritik altyapı koruması.
IRSPT-RDS, uzun menzilli algılama için yüksek performanslı radar, sinyal istihbaratı için elektronik spektrum izleme (SIGINT),ve hassas hedefleme için yüksek çözünürlüklü elektro-optik/ kızılötesi (EO/IR) izlemeModüler mimarisi, mevcut savunma ağlarıyla sorunsuz bir entegrasyon sağlayarak, komuta ve kontrol (C2) sistemleriyle birlikte çalışmasını sağlar.
Çok seviyeli tehdit tepkisi için tasarlanan sistem, ciddiyetine göre tehditleri otomatik olarak sınıflandırır ve elektronik engelleme ile sert öldürme engelleyiciye kadar uygun karşı önlemleri kullanır..İster drone, füze veya düşmanca elektronik savaş (EW) saldırıları ile yüzleşin, IRSPT-RDS karmaşık operasyonel ortamlarda optimum savunma performansını sağlar.
ⅡÜrün Özellikleri
1Çoklu sensörlü füzyon teknolojisi.
Radar tespiti: 360° kapsama için yüksek çözünürlüklü aktif elektronik tarama dizisi (AESA) radarı.Spektrum İzleme: RF tabanlı tehditleri tespit etmek ve sınıflandırmak için gerçek zamanlı sinyal analizi. Fotoelektrik İzleme: Hassas izleme için AI destekli hedef tanıma ile EO / IR kameraları.
2Uyumlu tehdit tepkisi.
Otomatik Tehdit Sınıflandırması: Yapay Zeka ile yönetilen algoritmalar tehdit seviyelerini (düşük, orta, yüksek) değerlendirir.Dinamik Karşı önlemler: Yumuşak öldürme (sıkıştırma) ve sert öldürme (kesip alma) dahil olmak üzere tepki stratejilerini ayarlar.
3Ağ merkezli savaş yeteneği.
Kesintisiz C2 entegrasyonu: NATO standart savunma ağlarıyla uyumludur.Veri Bağlantısı Paylaşımı: Müttefik sistemlerle gerçek zamanlı tehdit verisi değişimi.
4Yüksek hareketlilik hızlı dağıtım
Modüler Tasarım: Araçlara monte edilebilir, gemiye dayalı veya sabit yerlere monte edilebilir.Hızlı kurulum: Uygulandıktan sonra birkaç dakika içinde tam olarak çalışacak.
5Her hava koşulunda, her arazide operasyon.
Hava Durumu: Aşırı koşullarda (yağmur, sis, kum fırtınaları) işlevler.EMI/EMP sertleştirilmiş: Elektronik müdahaleye ve siber tehditlere karşı dirençlidir.
ⅢÜrün İşlevleri
1Radar tespiti izleme.
Uzun Menzilli İzleme: 200 km'ye kadar hava ve yer tehditlerini tespit eder.Çoklu Hedef İzleme: Aynı anda yüksek doğrulukla 500'den fazla hedefi izler.Gözlemlenebilir Hedef Bulma: Gizli uçakları ve küçük dronları tanımlayabilir.
2Elektronik Savaş Spektrumu İzleme
RF Sinyal Analizi: Radar, iletişim ve engelleme kaynaklarını tanımlar ve konumlandırır.Otomatik Sinyal Parmak izi: Bilinen tehdit imzasını (düşman dronları, EW sistemleri) tanır.Aktif engelleme hilesi: Adapte edici karşı önlemlerle düşman sinyalleri bozar.
3Fotoelektrik izleme hedefleme.
Yüksek çözünürlüklü görüntüleme: EO / IR kameralar gündüz / gece gözetimi sağlar.Lazer Adı: Uzaklaştırıcıları veya yönlendirilmiş enerji silahlarını yönlendirir.Yapay zekaya dayalı tanıma: Hedefleri (UAV'ler, füzeler, araçlar) gerçek zamanlı olarak sınıflandırır.
4Çok seviyeli Tehdit Etkisizleştirme
Yumuşak öldürme önlemleri:Elektronik karıştırma (RF GPS sahtekarlığı).DIRCM (Directed Infrared Countermeasures) yönlendirilen kızılötesi karşı önlemler.Zorlu Öldürme Yöntemleri:Füze savunma sistemleriyle entegrasyon.Lazer tabanlı engelleme (ihtiyaçlı).
5Komuta Kontrolü (C2) Entegre
Gerçek Zamanlı Savaş Alanı Görüntüleme: Tek bir panelde tehdit verilerini gösterir.Otomatik Yanıt Protokolleri: Hızlı tepki için önceden programlanmış savunma dizileri.Uzak Operasyon: Güvenli uydu veya şifreli radyo bağlantıları üzerinden kontrol edilebilir.
ⅣÜrün parametreleri
| Fonksiyonel göstergeler |
| Standart yapılandırma |
UAD-XTF-PZGLE05 (radar, spektrum, elektro-optik, karıştırma, aldatma, denetleyici ve yönetim yazılımı) |
| Bulma mesafesi |
≥5KM |
| Algılama frekansı bandı |
70 MHz ila 6000 MHz, Not: Diğer frekans bantları özelleştirilebilir |
| Yanıltıcı sıklık |
GPS/GALILEO/GLONASS/Beidou |
| Yanıltıcı mesafe |
≥1KM |
| Müdahale frekans bandı |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| Radar parametreleri |
Ayrıntılı parametreler aşağıda listelenmiştir: Radar modülü performans parametreleri |
| Optoelektronik parametreler |
Fotovoltaik parametreler Ayrıntılı parametreler aşağıdaki tablodadır *4 Fotovoltaik modül performans parametreleri |
| Mekanik göstergeler |
| Rüzgar direnci |
10 kuvvetli rüzgar |
| Çalışma sıcaklığı |
-40°C55°C |
| Depolama sıcaklığı |
-45°C65°C |
| koruma derecesi |
IP65 |
| Çalışma nemliği |
≤% 95 |
| Veri arayüzü |
RJ45 |
| Güç bağlantısı |
Voltaj: 220V
Güç: ≤550W (Tespit Modu), ≤1950W (Karşı önlem Modu) |
| Ağırlık |
250KG |
| Boyut |
850mmx850mmx1700mm |
| Platform özellikleri |
Beyaz ve siyah liste, gerçek zamanlı algılama, optik izleme, otomatik karşı önlemler, manuel karşı önlemler, GIS haritası. |
| Spektrumu tespit modülü gösterge parametreleri |
| Algılama frekansı bandı |
20 MHz-6 GHz |
| Bulma yarıçapı |
≥5km |
| Yarıçap mesafesini belirle. |
≥5 kilometre, bazı drone markalarını ve modellerini tanıyabilir |
| Bulma açısı |
360° |
| Köşe ölçüm doğruluğu hatası (kök ortalama kare) |
5 km veya daha fazla mesafe ≤ 1° |
| En düşük algılama yüksekliği |
<0m |
| Müdahale modülü göstergesi parametreleri |
| Müdahale frekans bandı |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| Güç bağlantısı |
50W |
| Müdahale mesafesi |
3 km. |
| Radar modülü parametreleri |
| Çalışma sistemi |
Aşamalı dizi sistemi (azimut taraması+yüksekleme faz taraması) |
| Çalışma frekansı bandı |
Xband |
| Etkili algılama gücü |
≥5.0KM (UAV) |
| ≥8.0KM ((Yürüyüşçüler) |
| ≥10.0KM (araçlar) |
| ≥5.0KM ((tekne) |
| Hız algılama |
0.5m/s-83m/s |
| Azimut doğruluğu |
≤0.3° ((arama);≤0.3° ((yol) |
| Kaldırma doğruluğu |
≤1.0° ((arama);≤0.5° ((yol) |
| Veri oranı |
≤5s/çember |
| Optoelektronik modül indeks parametreleri |
| Çalışma mesafesi |
Atmosferik görünürlük durumunda ≥ 20km, nem ≤ 50% RH ve sıcaklık farkı> 6K,Görünür ışık algılama mesafesi ≥ 5000m, izleme mesafesi ≥ 4000m, tanıma mesafesi ≥ 3000m 0.3m × 0.3m insansız hava aracı hedefleri; ısı görüntüleme algılama mesafesi ≥ 1500m, izleme mesafesi ≥ 1000m, tanıma mesafesi ≥ 1000m |
| Kızılötesi termal görüntüleme |
Detektör: Soğutulmamış Vanadyum Oksit (VOx) kızılötesi odak düzlemi
Spektral aralığı: 8μm - 14μm
Çözünürlük: 640×512
NETD: 30mK'dan daha iyi olmalı.
Lens odak uzaklığı: 31 ila 155mm, 5x sürekli optik zoom lens
Lens kontrolü: Elektrikli zoom, manuel/otomatik odaklama
Görüntü geliştirme: SDE dijital görüntü detay geliştirme teknolojisi
Kutupluk sahte rengi: Termal siyah, termal beyaz ve birden fazla sahte renk seçeneği mevcuttur
Görüntü ayarlamaları: Parlaklık, kontrast, gama düzeltmesi
Kodlama biçimi: H.264/H.265/MJPEG
Güçlü ışık koruma fonksiyonunu destekler |
| Yüksek çözünürlüklü görünür ışık |
Sensör:1/1.8 "hedef yüzeyi yıldız ışığı derecesi CMOS, ICR rengi siyah dönüşümü
Çözünürlük: 2688×1520
Işıklandırma: Renk: 0.002 Lux; Siyah beyaz: 0.0002 Lux
Kodlama biçimleri: H.264/H.265/MJPEG
Görüntü geliştirme: Geniş dinamik aralığı, güçlü ışık bastırma, elektronik görüntü stabilizasyonu, 3 boyutlu dijital gürültü azaltma ve otomatik beyaz dengesini destekler
Fokal uzunluk: 12.5 ′′ 775 mm yüksek çözünürlüklü elektrikli zoom lens
Dehazing: Hem optik hem de elektronik dehazing destekler |
| İzleme fonksiyonu |
1İzleme yöntemi: Ön uç gömülü donanım izleme
2İzleme modu: manuel, otomatik izleme, radar bağlantısını destekle
3Video geçiş: Dijital yüksek çözünürlüklü görünür ışık/dijital kızılötesi video geçiş izleme
4İzleme fonksiyonu: Çoklu izleme algoritmalarında yer alan, çoklu hedef tespiti, otomatik yakalama, izleme sırasında otomatik zoom, hedef yörüngesinin gerçek zamanlı görüntülenmesini destekler.geçici tıkanıklığa karşı, vb. Radar bağlantısı izlemeyi destekleyen manuel ve otomatik izleme; izleme süreci sırasında hedef tanıma desteği; tanımlama ve izleme desteği;Hava dalgası kapısının uyarlanabilir takipini destekle, ve takip kutusu boyutu hedef boyutuna göre uyarlanabilir.
İzleme ekranı: izleme hedefi kartal gözü ekranı ile donatılmış, kartal gözünün konumu isteksiz olarak ayarlanabilir, hedef 2, 4 ve 8x büyütme ekranını destekler |
| Analiz |
1. 16Tops bilgisayar gücü işlemcisi ile inşa edilmiş.
2Uygulama yöntemi: Ön uç gömülü akıllı analiz modülü
3. Anormal davranış tespiti: hedef tanıma destekler; Bölgesel müdahale tespiti, sınır ötesi müdahale tespiti, hareket tespiti vb.
Sınıflandırma tanıma: insanlar, arabalar, dronlar, kuşlar vb. gibi hedeflerin sınıflandırma tanımını destekler (veri kümeleri sağlamak için müşteri yardımına ihtiyaç duyar) |
| Fonksiyon artışı |
1Sağlık yönetimi: Kendini test etme, durum sorgusu ve hata kodu geri bildirimi gücünü destekler ve görünür ışık, termal görüntüleme bileşenleri gibi donanım sağlığı sorgularını destekler.yatay sıçrama motorları, çip sıcaklığı ve çalışma süresi
2Veri geri bildirimi: Lens alanı görüş açısı, büyütme, ZOOM / FOKUS değeri ve devre açısı için gerçek zamanlı / sorgu geri bildirimi ve konumlandırma fonksiyonlarına sahiptir.ve yatay ve pitch açıları için gerçek zamanlı sorgu / geri bildirim ve konumlandırma işlevlerini destekler
Yükseltme ve bakım: uzaktan yeniden başlatılabilir, uzaktan yükseltme fonksiyonu, sistem bakımı için uygundur |
| Servo çevirme masası modülünün indeks parametreleri |
| Tek eksenli döngüleme masası |
1Döner masanın dönüş açısı: azimut N × 360 °'da sürekli dönüş
2Maksimum azimut hızı: ≥ 130 °/s
3En azimut hızı: ≤ 0,1 °/s
4Maksimum azimut hızlanması: ≥ 90 °/s2
5- Yönlendirme doğruluğu: ≤ 0,1 °
6Sabit işaretleme minimum yanıt süresi: ≤ 2s (stabil 0 ° ila 90 °)
Altlık aralığının ayar aralığı: -25 °'den 10 °'ya kadar. |
VIÜrün özellikleri:
|
|
|
|
Gerçek zamanlı izleme ve takip
|
Hai Dong Qing anti-drone sistemi gerçek zamanlı olarak drone hareketlerini izleyebilir.Sistem drone hedeflerini hızla tespit edebilir ve kilitleyebilir., gerçek zamanlı olarak konumlarını, hızlarını ve uçuş yörüngelerini elde eder.
|
|
Karışma ve aldatma
|
Sistem güçlü bir engelleme ve aldatma yeteneğine sahiptir. engelleme modunda sistem otomatik olarak veya manuel olarak radyo engellemeyi etkinleştirebilir.Ya da üsse dönün.Aldatma modunda, sistem, drone'ları amaçlanan uçuş rotasından, kısıtlı ve çekirdek alanlardan uzaklaştırmak için GNSS sahteleme teknolojisini kullanıyor.
|
|
Durum analizi ve komuta karar verme
|
Hai Dong Qing anti-drone sistemi, tespit edilen drone tehditlerinin durumunu analiz edebilir ve kullanıcılara komuta karar desteği sağlayabilir.Sistem, radarlardan elde edilen gerçek zamanlı verileri kullanarak drone'ların tehdit seviyesini hızla değerlendirir., optik sensörler ve elektronik keşif ekipmanları ile birlikte önceden belirlenmiş tehdit değerlendirme modelleri ve kullanıcılara karşılık gelen tepki önerileri sunar.
|
|
Çok seviyeli koordineli tepki
|
Sistem, radar, spektrum ve elektro-optik teknolojileri içeren üç seviyeli ve çift seviyeli bağlantı düzenlerini destekler.spektrum tespiti, ve elektro-optik izleme, tehdit seviyelerine göre engelleme veya aldatma stratejilerini otomatik olarak ayarlayarak dronların kapsamlı bir izleme ve izleme sağlaması için birlikte çalışır.Çift düzeyli bağlantı modunda, kullanıcılar radar ile spektrum, radar ile elektro-optik kombinasyonlarını seçebilirler.Ya da farklı senaryolarda drone tehditlerini esnek bir şekilde ele almak için gerçek durumlara dayalı elektro-optik ile spektrum.
|
|
bölgesel koruma
|
Hai Dong Qing anti-drone sistemi geniş alanları etkili bir şekilde koruyabilir.Geniş kapsama alanı ve güçlü izleme ve karıştırma yetenekleri, uyarı bölgelerinin ve çekirdek alanların kapsamlı bir gözetimi sağlamasına olanak tanır., kritik bölgelerin drone tehditlerinden güvende kalmasını sağlar.
|
