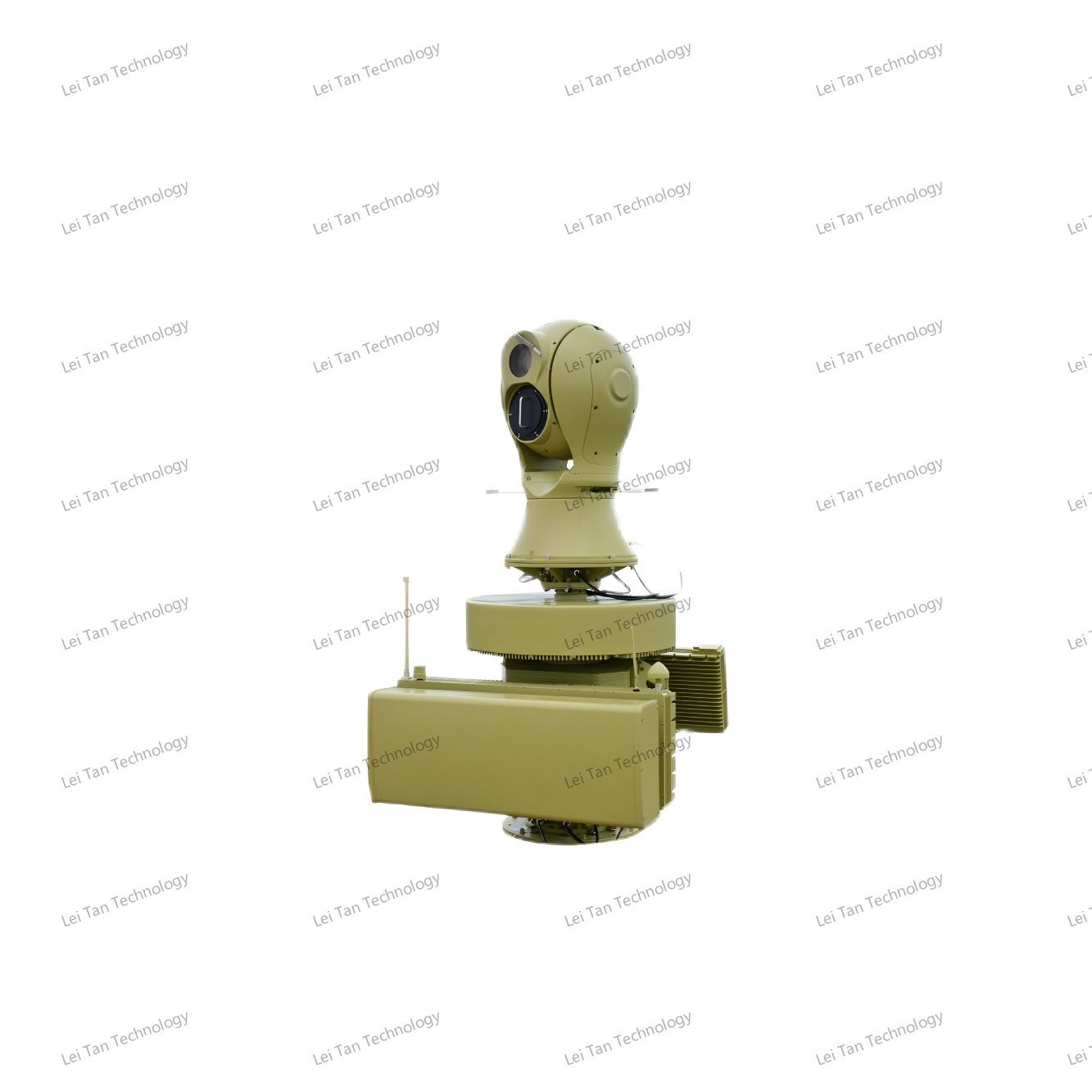

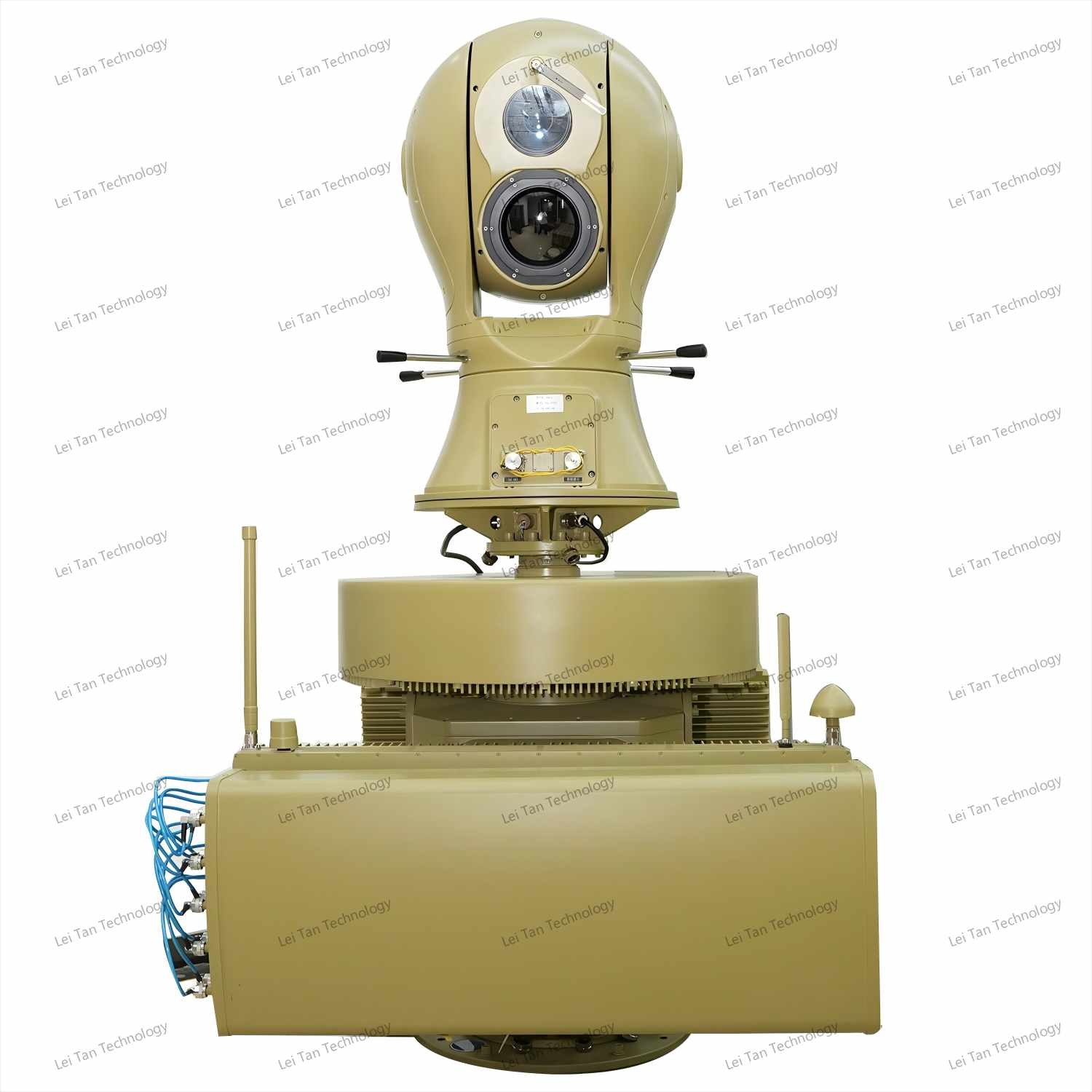

Haidongqing Tüm Hava UAV Bulma ve İzleme Radarı
Ⅰ.Ürün Tanımı
The Haidongqing All-Weather UAV Detection and Surveillance Radar is a cutting-edge integrated counter-drone system designed to provide comprehensive protection against unauthorized unmanned aerial vehicles (UAVs)Gelişmiş radar, spektrum algılama, elektro-optik izleme, radyo frekansı (RF) karıştırma ve GNSS aldatma teknolojilerini birleştiren bu sistem, sağlam, gerçek zamanlı algılama, izleme,Ve 5 kilometreye kadar bir yarıçapta droneları etkisiz hale getirmek..
Yüksek güvenilirlik ve uyarlanabilirlik için tasarlanan sistem, sert hava koşulları ve karmaşık elektromanyetik ortamlar da dahil olmak üzere aşırı ortamlarda sorunsuz bir şekilde çalışır.Modüler mimarisi, kritik altyapıda esnek bir dağıtım sağlar, askeri tesisler ve büyük ölçekli kamu etkinlikleri, düşük yüksekliğe, yavaş hareket eden ve küçük (LSS) UAV tehditlerine karşı çok katmanlı savunma sunar.
ⅡÜrün Özellikleri
Çoklu Sensör Füzyonu: Ek algılama yetenekleri için radar, spektrum analizi ve elektro-optik sensörleri entegre eder.
Her Hava Durumu İşlemleri: -45°C'den 65°C'ye kadar sıcaklıklarda optimum şekilde çalışır ve 10 seviye rüzgar direncine dayanır (IP65 koruması).
Akıllı İzleme: Çoklu hedef izleme, otomatik sınıflandırma (drone, kuş, araçlar) ve uyarlanabilir dağınıklık filtreleme için yapay zekaya dayalı algoritmalar kullanır.
Çifte Karşı önlem modları: Dronları iniş, uçuş veya dönüşe zorlamak için RF engellemeyi (3 km menzil) ve GNSS aldatmacasını (1-3 km menzil) birleştirir.
Yüksek hassasiyet: 5km'de ≤1° RMS açı hassasiyetine ve servo dönüştürücüler için ≤0.005° konumlandırma hassasiyetine ulaşır.
Ağı Çaplama: Ortam hataları sırasında işbirliğiyle algılama ve boşluk doldurma için çoklu cihaz ağını destekler.
Uzaktan Yönetim: Uzaktan izleme, çevrimiçi teşhis ve hava üzerinden yazılım güncellemeleri özellikleri.
ⅢÜrün İşlevleri
|
Uzaktan kumanda
|
Uzaktan açma / kapatma işlevselliğini destekler
|
|
Çıktı Bilgisi
|
Algılanan nesnelerin mesafesi, hızı ve açısı gibi bilgileri elde edebilen
|
|
Çoklu Hedef Takibi
|
Çoklu hedef izleme anahtarlama mantığını destekler; gerçek zamanlı olarak birden fazla hedefin yörüngelerini izleyebilir.
|
|
Hedef Füzyon İşleme
|
Çoklu sensörlerden veri füzyon işlemini destekler. Bölge Yönetimi: Kesin konumlandırma ve müdahale alarmlarını tetikleme yeteneği ile zonaların esnek ayarlanmasına izin verir.
|
|
Bölge Yönetimi
|
Kesin bir konumlandırma ve müdahale alarmlarını tetikleme yeteneği ile zonaların esnek ayarlanmasına izin verir.
|
|
Müdahale karşıtı yeteneği
|
Algılama hassasiyeti ve hız aralığı için çevrimiçi ayar yetenekleri, yanı sıra anormal yörüngesi müdahalelerini filtreleme yeteneğine sahiptir.Duyarlılık ayarlaması ve anormal yörüngede filtreleme fonksiyonları ile, karışıklıktan kaynaklanan yanlış alarmları etkili bir şekilde ortadan kaldırabilir.
|
|
Çevrimiçi İzleme Fonksiyonu
|
Çalışma durumunu izleyebilir ve hata alarmı verebilir; cihaz çevrimdışı olduğunda uyarma yapabilmektedir.
|
|
Uzaktan izleme durumu
|
Uzaktan izleme yeteneklerine sahiptir, cihaz durumunu gerçek zamanlı olarak rapor edebilir ve cihaz için çevrimiçi / çevrimdışı alarm fonksiyonlarına sahiptir.
|
|
Çevrimiçi Öz Denetim Fonksiyonu
|
Cihaz, çevrimiçi öz denetim yapma yeteneğine sahiptir.
|
|
Adapte edici işleme yeteneği
|
Hareket eden hedef karışıklığıyla uyumlu bir şekilde başa çıkma ve karışıklık haritalarını uyumlu bir şekilde işleme yeteneğine sahiptir.
|
|
Bağlantı Fonksiyonu
|
Hedef izleme ve kanıt yakalama (otomatik izleme modu, radar izleme modu, görüntü izleme modu) ile radar pan-tilt bağlantı fonksiyonuna sahiptir.
|
|
Çeşitli Siteler Arasındaki Ağlar ve Blanklama
|
Birden fazla cihazla ağ kurma yeteneğine sahiptir; çoklu site işbirliğiyle algılama yeteneğine sahiptir; ve komşu siteler başarısız olduğunda boşlukları doldurma yeteneğine sahiptir.
|
Ⅳ.Ürün parametreleri
| Fonksiyonel göstergeler |
| Standart yapılandırma |
UAD-XTF-PZGLE05 (radar, spektrum, elektro-optik, karıştırma, aldatma, denetleyici ve yönetim yazılımı) |
| Bulma mesafesi |
≥5KM |
| Algılama frekansı bandı |
70 MHz ila 6000 MHz, Not: Diğer frekans bantları özelleştirilebilir |
| Yanıltıcı sıklık |
GPS/GALILEO/GLONASS/Beidou |
| Yanıltıcı mesafe |
≥1KM |
| Müdahale frekans bandı |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| Radar parametreleri |
Ayrıntılı parametreler aşağıda listelenmiştir: Radar modülü performans parametreleri |
| Optoelektronik parametreler |
Fotovoltaik parametreler Ayrıntılı parametreler aşağıdaki tablodadır *4 Fotovoltaik modül performans parametreleri |
| Mekanik göstergeler |
| Rüzgar direnci |
10 kuvvetli rüzgar |
| Çalışma sıcaklığı |
-40°C55°C |
| Depolama sıcaklığı |
-45°C65°C |
| koruma derecesi |
IP65 |
| Çalışma nemliği |
≤ % 95 |
| Veri arayüzü |
RJ45 |
| Güç bağlantısı |
Voltaj: 220V
Güç: ≤550W (Tespit Modu), ≤1950W (Karşı önlem Modu) |
| Ağırlık |
250KG |
| Boyut |
850mmx850mmx1700mm |
| Platform özellikleri |
Beyaz ve siyah liste, gerçek zamanlı algılama, optik izleme, otomatik karşı önlemler, manuel karşı önlemler, GIS haritası. |
| Spektrumu tespit modülü gösterge parametreleri |
| Algılama frekansı bandı |
20 MHz-6 GHz |
| Bulma yarıçapı |
≥5km |
| Yarıçap mesafesini belirle. |
≥5 kilometre, bazı drone markalarını ve modellerini tanıyabilir |
| Bulma açısı |
360° |
| Köşe ölçüm doğruluğu hatası (kök ortalama kare) |
5 km veya daha fazla mesafe ≤ 1° |
| En düşük algılama yüksekliği |
<0m |
| Müdahale modülü göstergesi parametreleri |
| Müdahale frekans bandı |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| Güç bağlantısı |
50W |
| Müdahale mesafesi |
3 km. |
| Radar modülü parametreleri |
| Çalışma sistemi |
Aşamalı dizi sistemi (azimut taraması+yüksekleme faz taraması) |
| Çalışma frekansı bandı |
Xband |
| Etkili algılama gücü |
≥5.0KM (UAV) |
| ≥8.0KM ((Yürüyüşçüler) |
| ≥10.0KM (araçlar) |
| ≥5.0KM ((tekne) |
| Hız algılama |
0.5m/s-83m/s |
| Azimut doğruluğu |
≤0.3° ((arama);≤0.3° ((yol) |
| Kaldırma doğruluğu |
≤1.0° ((arama);≤0.5° ((yol) |
| Veri oranı |
≤5s/çember |
| Optoelektronik modül indeks parametreleri |
| Çalışma mesafesi |
Atmosferik görünürlük durumunda ≥ 20km, nem ≤ 50% RH ve sıcaklık farkı> 6K,Görünür ışık algılama mesafesi ≥ 5000m, izleme mesafesi ≥ 4000m, tanıma mesafesi ≥ 3000m 0.3m × 0.3m insansız hava aracı hedefleri; ısı görüntüleme algılama mesafesi ≥ 1500m, izleme mesafesi ≥ 1000m, tanıma mesafesi ≥ 1000m |
