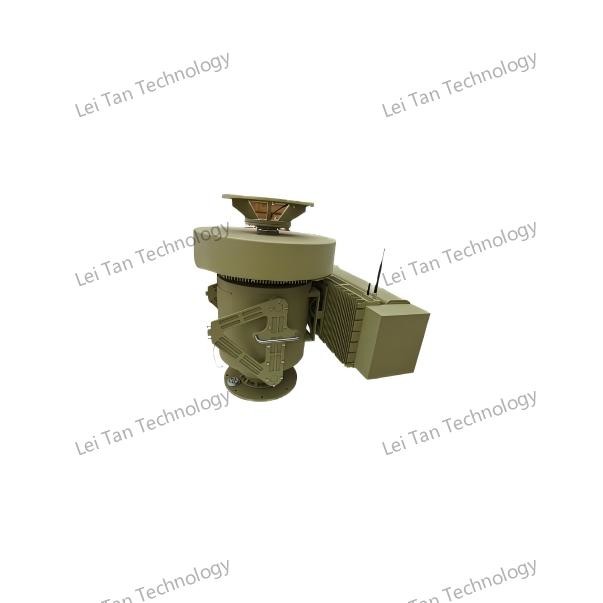

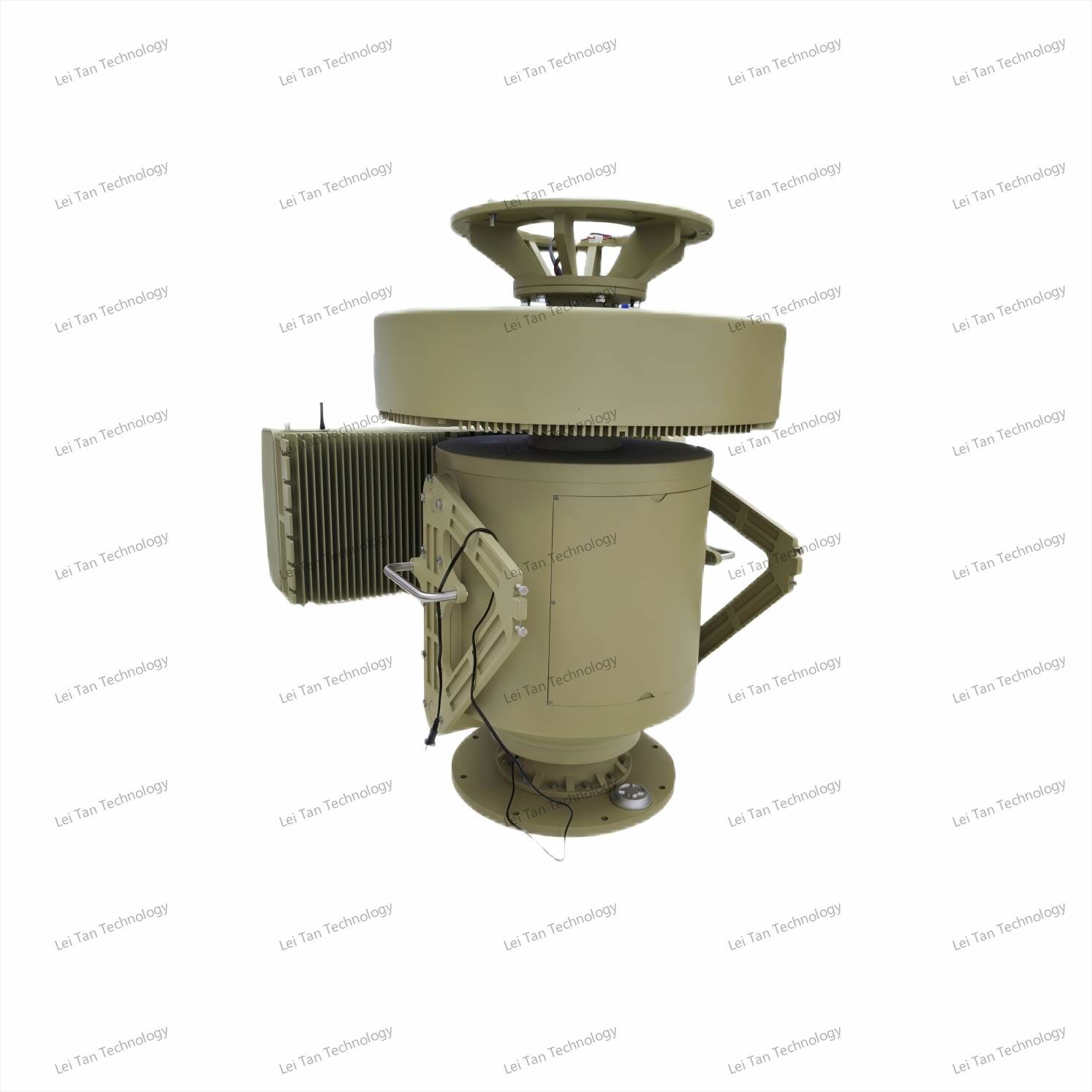

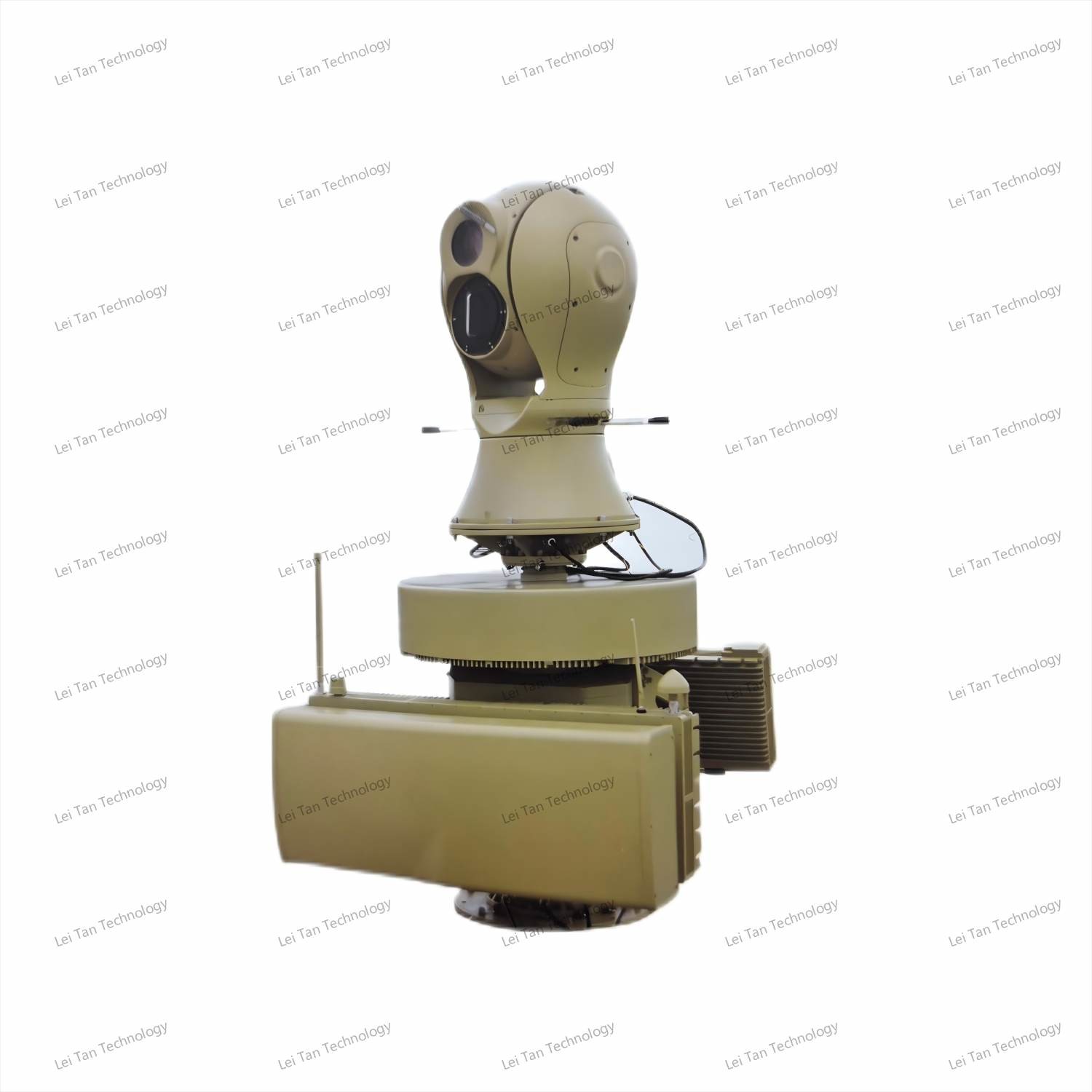

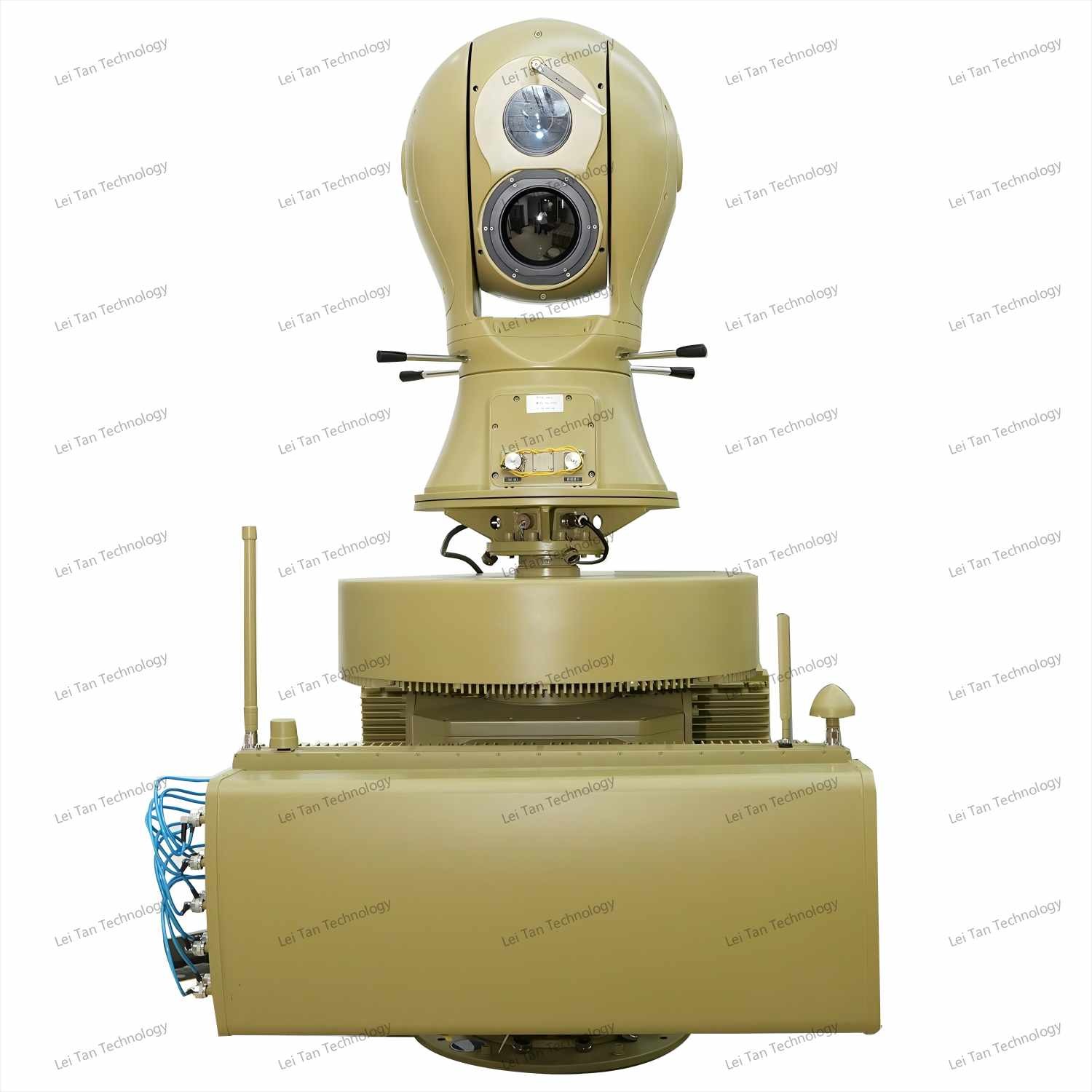

Aktif Elektronik Tarama Dizisi (AESA) Haidongqing Kompakt UAV Tarama Radarı
ⅠÜrün Tanımı
AESA Haidongqing Kompakt UAV Tarama Radarı, yeni nesil hafif bir anti-drone sistemidir.Ve benzersiz hız ve hassasiyetle küçük insansız hava araçlarını (UAV) etkisiz hale getirir.Aktif fazlı dizi radar teknolojisini kullanan bu sistem, mekanik tarama sınırlamalarını ortadan kaldırarak, gerçek zamanlı 360° kapsamı için hızlı elektronik ışın yönlendirmesini sağlar.Taşınabilirlik ve uyarlanabilirlik için tasarlanmış, geleneksel hacimli sistemlerin pratik olmadığı mobil operasyonları, kentsel ortamları ve sınırlı hava alanlarını korumak için idealdir.
Radar, spektrum izleme, elektro-optik izleme ve karşı önlem modülleri ile birleştirildiğinde, 0 kadar küçük dronları tanımlayabilen çok katmanlı bir savunma ağı oluşturur.01 m2 5 km yarıçap içindeKompakt tasarımı, performansını tehlikeye atmaz: sistem aşırı sıcaklıklarda (-45 °C'den +65 °C'ye), güçlü rüzgarlarda ve nemli koşullarda sağlam bir işlevselliği korur.Çeşitli operasyonal senaryolarda güvenilirliği sağlamak.
ⅡÜrün Özellikleri
Aktif Fazlı Dizi Radarı (AESA):
Elektronik Tarama: Mekanik dönüşü anlık ışın direksiyonu ile değiştirir, 360° kapsamı için <2 saniye yenilenme hızı elde eder.
Çoklu Hedef İzleme: Düşük yükseklik, yavaş hareket eden ve küçük (LSS) dronlar da dahil olmak üzere aynı anda 200'e kadar hedefi izler.
Yüksek çözünürlük: Servo destekli izleme için 5 km'de ≤1° açı doğruluğu ve 0.005° konumlama doğruluğu sağlar.
Kompakt ve modüler tasarım:
Hafif: Geleneksel sistemlerden %30 daha küçük ve hafif, 850 mm × 850 mm × 1700 mm'lik bir ayak izi ve 250 kg ağırlığı.
IP65 Koruma: Dışarıda kullanılmak için toz ve su geçirmez.
Yapay Zeka Yönetimi:
16 TOPS Embedded Processor: Sahte alarmları (örneğin yaprak, hava karışıklığı) filtre ederken UAV'leri, kuşları ve araçları sınıflandırır.
Adapte edici karşı önlemler: Tehdit seviyesine ve UAV türüne göre engelleme / aldatma modlarını otomatik olarak seçer.
Çoklu Sensör Füzyonu:
Spektrum + Radar + Elektro-Optik: RF algılama, radar kesit analizi (RCS) ve <5% yanlış alarm oranları için görsel onayı birleştirir.
GNSS sahtekarlığı: Uçakları yanlış yönlendirmek için GPS, GLONASS, Galileo ve BeiDou sinyallerini bozar.
Enerji verimliliği:
Düşük Güç Modları: Gözetim modunda ≤550W tüketir; aktif karşı önlemler sırasında ≤1950W.
ⅢÜrün İşlevleri
|
Uzaktan kumanda
|
Uzaktan açma / kapatma işlevselliğini destekler
|
|
Çıktı Bilgisi
|
Algılanan nesnelerin mesafesi, hızı ve açısı gibi bilgileri elde edebilen
|
|
Çoklu Hedef Takibi
|
Çoklu hedef izleme anahtarlama mantığını destekler; gerçek zamanlı olarak birden fazla hedefin yörüngelerini izleyebilir.
|
|
Hedef Füzyon İşleme
|
Çoklu sensörlerden veri füzyon işlemini destekler. Bölge Yönetimi: Kesin konumlandırma ve müdahale alarmlarını tetikleme yeteneği ile zonaların esnek ayarlanmasına izin verir.
|
|
Bölge Yönetimi
|
Kesin bir konumlandırma ve müdahale alarmlarını tetikleme yeteneği ile zonaların esnek ayarlanmasına izin verir.
|
|
Müdahale karşıtı yeteneği
|
Algılama hassasiyeti ve hız aralığı için çevrimiçi ayar yetenekleri, yanı sıra anormal yörüngesi müdahalelerini filtreleme yeteneğine sahiptir.Duyarlılık ayarlaması ve anormal yörüngede filtreleme fonksiyonları ile, karışıklıktan kaynaklanan yanlış alarmları etkili bir şekilde ortadan kaldırabilir.
|
|
Çevrimiçi İzleme Fonksiyonu
|
Çalışma durumunu izleyebilir ve hata alarmı verebilir; cihaz çevrimdışı olduğunda uyarma yapabilmektedir.
|
|
Uzaktan izleme durumu
|
Uzaktan izleme yeteneklerine sahiptir, cihaz durumunu gerçek zamanlı olarak rapor edebilir ve cihaz için çevrimiçi / çevrimdışı alarm fonksiyonlarına sahiptir.
|
|
Çevrimiçi Öz Denetim Fonksiyonu
|
Cihaz, çevrimiçi öz denetim yapma yeteneğine sahiptir.
|
|
Adapte edici işleme yeteneği
|
Hareket eden hedef karışıklığıyla uyumlu bir şekilde başa çıkma ve karışıklık haritalarını uyumlu bir şekilde işleme yeteneğine sahiptir.
|
|
Bağlantı Fonksiyonu
|
Hedef izleme ve kanıt yakalama (otomatik izleme modu, radar izleme modu, görüntü izleme modu) ile radar pan-tilt bağlantı fonksiyonuna sahiptir.
|
|
Çeşitli Siteler Arasındaki Ağlar ve Blanklama
|
Birden fazla cihazla ağ kurma yeteneğine sahiptir; çoklu site işbirliğiyle algılama yeteneğine sahiptir; ve komşu siteler başarısız olduğunda boşlukları doldurma yeteneğine sahiptir.
|
Ⅳ.Ürün parametreleri
| Fonksiyonel göstergeler |
| Standart yapılandırma |
UAD-XTF-PZGLE05 (radar, spektrum, elektro-optik, karıştırma, aldatma, denetleyici ve yönetim yazılımı) |
| Bulma mesafesi |
≥5KM |
| Algılama frekansı bandı |
70 MHz ila 6000 MHz, Not: Diğer frekans bantları özelleştirilebilir |
| Yanıltıcı sıklık |
GPS/GALILEO/GLONASS/Beidou |
| Yanıltıcı mesafe |
≥1KM |
| Müdahale frekans bandı |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| Radar parametreleri |
Ayrıntılı parametreler aşağıda listelenmiştir: Radar modülü performans parametreleri |
| Optoelektronik parametreler |
Fotovoltaik parametreler Ayrıntılı parametreler aşağıdaki tablodadır *4 Fotovoltaik modül performans parametreleri |
| Mekanik göstergeler |
| Rüzgar direnci |
10 kuvvetli rüzgar |
| Çalışma sıcaklığı |
-40°C55°C |
| Depolama sıcaklığı |
-45°C65°C |
| koruma derecesi |
IP65 |
| Çalışma nemliği |
≤ % 95 |
| Veri arayüzü |
RJ45 |
| Güç bağlantısı |
Voltaj: 220V
Güç: ≤550W (Tespit Modu), ≤1950W (Karşı önlem Modu) |
| Ağırlık |
250KG |
| Boyut |
850mmx850mmx1700mm |
| Platform özellikleri |
Beyaz ve siyah liste, gerçek zamanlı algılama, optik izleme, otomatik karşı önlemler, manuel karşı önlemler, GIS haritası. |
| Spektrumu tespit modülü gösterge parametreleri |
| Algılama frekansı bandı |
20 MHz-6 GHz |
| Bulma yarıçapı |
≥5km |
| Yarıçap mesafesini belirle. |
≥5 kilometre, bazı drone markalarını ve modellerini tanıyabilir |
| Bulma açısı |
360° |
| Köşe ölçüm doğruluğu hatası (kök ortalama kare) |
5 km veya daha fazla mesafe ≤ 1° |
| En düşük algılama yüksekliği |
<0m |
| Müdahale modülü göstergesi parametreleri |
| Müdahale frekans bandı |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| Güç bağlantısı |
50W |
| Müdahale mesafesi |
3 km. |
| Radar modülü parametreleri |
| Çalışma sistemi |
Aşamalı dizi sistemi (azimut taraması+yüksekleme faz taraması) |
| Çalışma frekansı bandı |
Xband |
| Etkili algılama gücü |
≥5.0KM (UAV) |
| ≥8.0KM ((Yürüyüşçüler) |
| ≥10.0KM (araçlar) |
| ≥5.0KM ((tekne) |
| Hız algılama |
0.5m/s-83m/s |
| Azimut doğruluğu |
≤0.3° ((arama);≤0.3° ((yol) |
| Kaldırma doğruluğu |
≤1.0° ((arama);≤0.5° ((yol) |
| Veri oranı |
≤5s/çember |
| Optoelektronik modül indeks parametreleri |
| Çalışma mesafesi |
Atmosferik görünürlük durumunda ≥ 20km, nem ≤ 50% RH ve sıcaklık farkı> 6K,Görünür ışık algılama mesafesi ≥ 5000m, izleme mesafesi ≥ 4000m, tanıma mesafesi ≥ 3000m 0.3m × 0.3m insansız hava aracı hedefleri; ısı görüntüleme algılama mesafesi ≥ 1500m, izleme mesafesi ≥ 1000m, tanıma mesafesi ≥ 1000m |
