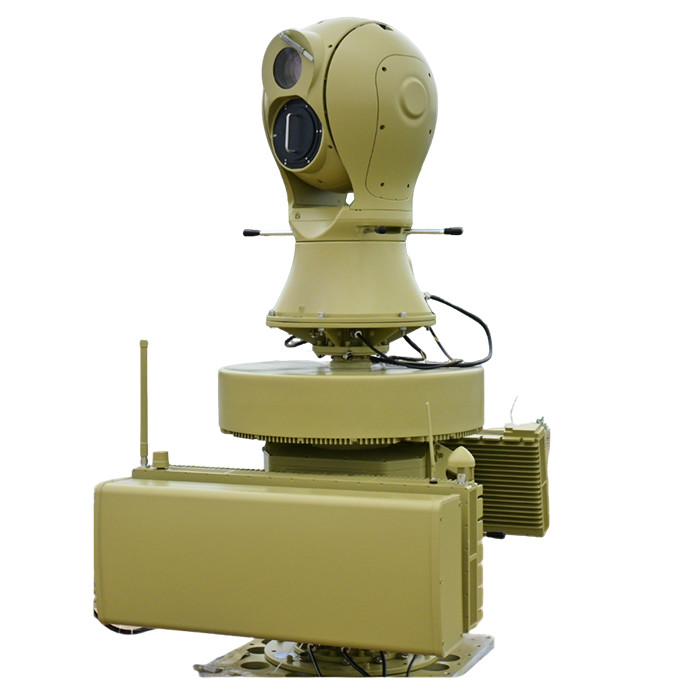

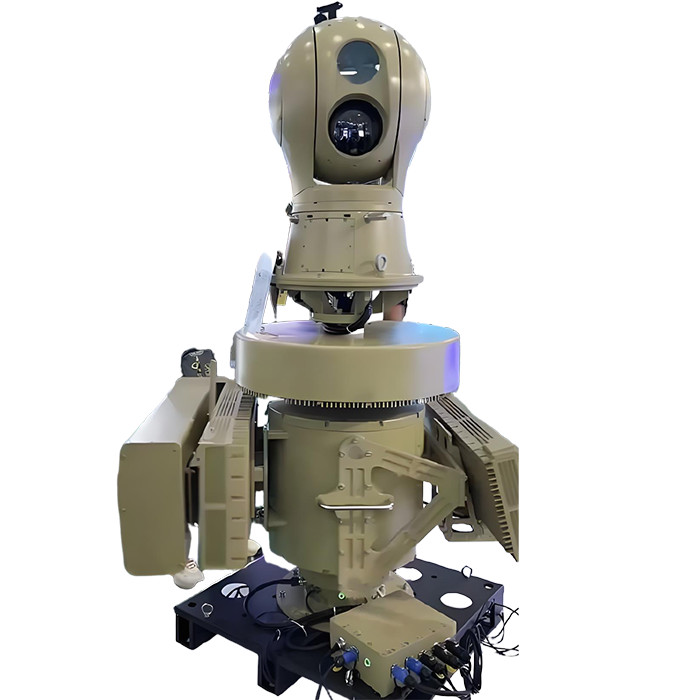

Pasif Aktif Drone Bulma Kombo Radar Savunma Sistemi Büyük Alanları Etkili Bir Şekilde Kapsar
ⅠÜrün Tanımı
Pasif Aktif Drone Deteksiyon Kombo Radar Savunma Sistemi, geniş alanlarda yetkisiz drone faaliyetlerini tespit etmek, izlemek ve azaltmak için tasarlanmış gelişmiş, entegre bir çözümdür.Bu sistem, kapsamlı hava sahası güvenliği sağlamak için pasif RF algılama ve aktif radar taramasını birleştirir., gerçek zamanlı tehdit tespit ve tepki sağlamak.
ⅡÜrün Özellikleri
1Çift modlu algılama teknolojisi.
Pasif RF tespiti: Drone iletişim sinyallerini (Wi-Fi, RF, GPS) tespit edilebilir sinyaller yaymadan UAV'leri tanımlamak ve sınıflandırmak için izler.Aktif Radar Tarama: Dolgun ortamlarda bile boyut, hız ve yörüngesine göre droneları tespit etmek için yüksek hassasiyetli radar kullanır.
2Geniş Alan Kapsamı
A5-10 km yarıçap içinde drone tespit eder (drone boyutuna ve çevresel koşullara bağlı olarak). 360° omnidirectional kapsama, kör noktaların olmadığından emin olur.
3. Gerçek Zamanlı Takip Tehdit Değerlendirmesi
Uçakları otomatik olarak sınıflandırır (DJI, Autel, özel yapımı vb.) ve onları kuşlardan veya diğer uçan nesnelerden ayırır.Drone türü, mesafe, hız ve uçuş yolu ile gerçek zamanlı uyarılar sağlar.
4Drone karşıtı sistemlerle sorunsuz entegrasyon
Otomatik veya manuel drone etkisizleştirme için engelleme, sahtekarlık ve kinetik azaltma sistemleriyle uyumludur.Mevcut güvenlik altyapısı (CCTV, komuta merkezleri) ile API entegrasyonunu destekler.
5. Düşük Yanlış Alarm oranı
Gelişmiş AI algoritmaları, drone tehditlerine karşı yüksek hassasiyeti korurken yanlış algılamaları (kuşlar, hava müdahalesi) filtre eder.
6. Tüm Hava Gündüz / Gece Operasyonu
Yağmur, sis, toz ve tamamen karanlıkta çalışır, 24 saat koruma sağlar.
7. Taşınabilir ölçeklenebilir dağıtım
Modüler tasarım, sabit, mobil veya hızlı dağıtım kurulumlarına (araca monte edilmiş, geçici kurulumlar) olanak sağlar.Daha geniş bir çevre güvenliği için çok düğümlü bir ağ sistemine genişletilebilir.
ⅢÜrün İşlevleri
1. Drone tespiti kimliği
Tüm tür dronu (çok rotorlu, sabit kanatlı, hibrit) geniş bir frekans spektrumunda tespit eder.Drone modelini, operatör konumunu (mümkünse) ve yararlı yük risk değerlendirmesini belirler.
2. Otomatik Tehdit Sınıflandırması
Yapay zekaya dayalı analiz, uçuş kalıplarına ve sinyal davranışlarına dayanarak dost, şüpheli ve düşman dronları ayırt eder.
3. Gerçek Zamanlı Uyarılar Veri Kaydı
Komuta panosunda anlık görsel ses uyarıları.Görev sonrası analiz ve adli kanıtlar için tüm drone baskınlarını kaydeder.
4Çok katmanlı savunma koordinasyonu.
Tam bir savunma tepkisi için RF engelleyici, drone yakalama ağları ve lazer tabanlı karşı önlemlerle bütünleşir.Güvenlik gereksinimlerine bağlı olarak manuel veya otomatik hafifletme protokollerini destekler.
5. 3 boyutlu hava sahası haritası
Yükseklik, hız ve öngörülen yörüngesi ile 3 boyutlu radar haritasında drone hareketlerini gösterir.
6Uzaktan izleme kontrolü.
Web tabanlı veya bağımsız yazılım yoluyla erişilebilir, operatörlerin güvenli bir yerden hava sahasını izlemelerine izin verir.
ⅣÜrün parametreleri
| Fonksiyonel göstergeler |
| Standart yapılandırma |
UAD-XTF-PZGLE05 (radar, spektrum, elektro-optik, karıştırma, aldatma, denetleyici ve yönetim yazılımı) |
| Bulma mesafesi |
≥5KM |
| Algılama frekansı bandı |
70 MHz ila 6000 MHz, Not: Diğer frekans bantları özelleştirilebilir |
| Yanıltıcı sıklık |
GPS/GALILEO/GLONASS/Beidou |
| Yanıltıcı mesafe |
≥1KM |
| Müdahale frekans bandı |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| Radar parametreleri |
Ayrıntılı parametreler aşağıda listelenmiştir: Radar modülü performans parametreleri |
| Optoelektronik parametreler |
Fotovoltaik parametreler Ayrıntılı parametreler aşağıdaki tablodadır *4 Fotovoltaik modül performans parametreleri |
| Mekanik göstergeler |
| Rüzgar direnci |
10 kuvvetli rüzgar |
| Çalışma sıcaklığı |
-40°C55°C |
| Depolama sıcaklığı |
-45°C65°C |
| koruma derecesi |
IP65 |
| Çalışma nemliği |
≤ % 95 |
| Veri arayüzü |
RJ45 |
| Güç bağlantısı |
Voltaj: 220V
Güç: ≤550W (Tespit Modu), ≤1950W (Karşı önlem Modu) |
| Ağırlık |
250KG |
| Boyut |
850mmx850mmx1700mm |
| Platform özellikleri |
Beyaz ve siyah liste, gerçek zamanlı algılama, optik izleme, otomatik karşı önlemler, manuel karşı önlemler, GIS haritası. |
| Spektrumu tespit modülü gösterge parametreleri |
| Algılama frekansı bandı |
20 MHz-6 GHz |
| Bulma yarıçapı |
≥5km |
| Yarıçap mesafesini belirle. |
≥5 kilometre, bazı drone markalarını ve modellerini tanıyabilir |
| Bulma açısı |
360° |
| Köşe ölçüm doğruluğu hatası (kök ortalama kare) |
5 km veya daha fazla mesafe ≤ 1° |
| En düşük algılama yüksekliği |
<0m |
| Müdahale modülü göstergesi parametreleri |
| Müdahale frekans bandı |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| Güç bağlantısı |
50W |
| Müdahale mesafesi |
3 km. |
| Radar modülü parametreleri |
| Çalışma sistemi |
Aşamalı dizi sistemi (azimut taraması+yüksekleme faz taraması) |
| Çalışma frekansı bandı |
Xband |
| Etkili algılama gücü |
≥5.0KM (UAV) |
| ≥8.0KM ((Yürüyüşçüler) |
| ≥10.0KM (araçlar) |
| ≥5.0KM ((tekne) |
| Hız algılama |
0.5m/s-83m/s |
| Azimut doğruluğu |
≤0.3° ((arama);≤0.3° ((yol) |
| Kaldırma doğruluğu |
≤1.0° ((arama);≤0.5° ((yol) |
| Veri oranı |
≤5s/çember |
| Optoelektronik modül indeks parametreleri |
| Çalışma mesafesi |
Atmosferik görünürlük durumunda ≥ 20km, nem ≤ 50% RH ve sıcaklık farkı> 6K,Görünür ışık algılama mesafesi ≥ 5000m, izleme mesafesi ≥ 4000m, tanıma mesafesi ≥ 3000m 0.3m × 0.3m insansız hava aracı hedefleri; ısı görüntüleme algılama mesafesi ≥ 1500m, izleme mesafesi ≥ 1000m, tanıma mesafesi ≥ 1000m |
| Kızılötesi termal görüntüleme |
Detektör: Soğutulmamış Vanadyum Oksit (VOx) kızılötesi odak düzlemi
Spektral aralığı: 8μm - 14μm
Çözünürlük: 640×512
NETD: 30mK'dan daha iyi olmalı.
Lens odak uzaklığı: 31 ila 155mm, 5x sürekli optik zoom lens
Lens kontrolü: Elektrikli zoom, manuel/otomatik odaklama
Görüntü geliştirme: SDE dijital görüntü detay geliştirme teknolojisi
Kutupluk sahte rengi: Termal siyah, termal beyaz ve birden fazla sahte renk seçeneği mevcuttur
Görüntü ayarlamaları: Parlaklık, kontrast, gama düzeltmesi
Kodlama biçimi: H.264/H.265/MJPEG
Güçlü ışık koruma fonksiyonunu destekler |
| Yüksek çözünürlüklü görünür ışık |
Sensör:1/1.8 "hedef yüzeyi yıldız ışığı derecesi CMOS, ICR rengi siyah dönüşümü
Çözünürlük: 2688×1520
Işıklandırma: Renk: 0.002 Lux; Siyah beyaz: 0.0002 Lux
Kodlama biçimleri: H.264/H.265/MJPEG
Görüntü geliştirme: Geniş dinamik aralığı, güçlü ışık bastırma, elektronik görüntü stabilizasyonu, 3 boyutlu dijital gürültü azaltma ve otomatik beyaz dengesini destekler
Fokal uzunluk: 12.5 ′′ 775 mm yüksek çözünürlüklü elektrikli zoom lens
Dehazing: Hem optik hem de elektronik dehazing destekler |
| İzleme fonksiyonu |
1İzleme yöntemi: Ön uç gömülü donanım izleme
2İzleme modu: manuel, otomatik izleme, radar bağlantısını destekle
3Video geçiş: Dijital yüksek çözünürlüklü görünür ışık/dijital kızılötesi video geçiş izleme
4İzleme fonksiyonu: Çoklu izleme algoritmalarında yer alan, çoklu hedef tespiti, otomatik yakalama, izleme sırasında otomatik zoom, hedef yörüngesinin gerçek zamanlı görüntülenmesini destekler.geçici tıkanıklığa karşı, vb. Radar bağlantısı izlemeyi destekleyen manuel ve otomatik izleme; izleme süreci sırasında hedef tanıma desteği; tanımlama ve izleme desteği;Hava dalgası kapısının uyarlanabilir takipini destekle, ve takip kutusu boyutu hedef boyutuna göre uyarlanabilir.
İzleme ekranı: izleme hedefi kartal gözü ekranı ile donatılmış, kartal gözünün konumu isteksiz olarak ayarlanabilir, hedef 2, 4 ve 8x büyütme ekranını destekler |
| Analiz |
1. 16Tops bilgisayar gücü işlemcisi ile inşa edilmiş.
2Uygulama yöntemi: Ön uç gömülü akıllı analiz modülü
3. Anormal davranış tespiti: hedef tanıma destekler; Bölgesel müdahale tespiti, sınır ötesi müdahale tespiti, hareket tespiti vb.
Sınıflandırma tanıma: insanlar, arabalar, dronlar, kuşlar vb. gibi hedeflerin sınıflandırma tanımını destekler (veri kümeleri sağlamak için müşteri yardımına ihtiyaç duyar) |
| Fonksiyon artışı |
1Sağlık yönetimi: Kendini test etme, durum sorgusu ve hata kodu geri bildirimi gücünü destekler ve görünür ışık, termal görüntüleme bileşenleri gibi donanım sağlığı sorgularını destekler.yatay sıçrama motorları, çip sıcaklığı ve çalışma süresi
2Veri geri bildirimi: Lens alanı görüş açısı, büyütme, ZOOM/FOCUS değeri ve devre açısı için gerçek zamanlı / sorgu geri bildirimi ve konumlandırma fonksiyonlarına sahiptir.ve yatay ve pitch açıları için gerçek zamanlı sorgu / geri bildirim ve konumlandırma işlevlerini destekler
Yükseltme ve bakım: uzaktan yeniden başlatılabilir, uzaktan yükseltme fonksiyonu, sistem bakımı için uygun |
| Servo çevirme masası modülünün indeks parametreleri |
| Tek eksenli döngüleme masası |
1Döner masanın dönüş açısı: azimut N × 360 °'da sürekli dönüş
2Maksimum azimut hızı: ≥ 130 °/s
3En azimut hızı: ≤ 0,1 °/s
4Maksimum azimut hızlanması: ≥ 90 °/s2
5- Yönlendirme doğruluğu: ≤ 0,1 °
6Sabit işaretleme minimum yanıt süresi: ≤ 2s (stabil 0 ° ila 90 °)
Altlık aralığının ayar aralığı: -25 °'den 10 °'ya kadar. |
VI:Ürün özellikleri
|
Ürün özellikleri
|
Hai Dong Qing anti-drone sistemi gerçek zamanlı olarak drone hareketlerini izleyebilir.Sistem drone hedeflerini hızla tespit edebilir ve kilitleyebilir., gerçek zamanlı olarak konumlarını, hızlarını ve uçuş yörüngelerini elde eder.
|
|
Karışma ve aldatma
|
Sistem güçlü bir engelleme ve aldatma yeteneğine sahiptir. engelleme modunda sistem otomatik olarak veya manuel olarak radyo engellemeyi etkinleştirebilir.Ya da üsse dönün.Aldatma modunda, sistem, drone'ları amaçlanan uçuş rotasından, kısıtlı ve çekirdek alanlardan uzaklaştırmak için GNSS sahteleme teknolojisini kullanıyor.
|
|
Durum analizi ve komuta karar verme
|
Hai Dong Qing anti-drone sistemi, tespit edilen drone tehditlerinin durumunu analiz edebilir ve kullanıcılara komuta karar desteği sağlayabilir.Sistem, radarlardan elde edilen gerçek zamanlı verileri kullanarak drone'ların tehdit seviyesini hızla değerlendirir., optik sensörler ve elektronik keşif ekipmanları ile birlikte önceden belirlenmiş tehdit değerlendirme modelleri ve kullanıcılara karşılık gelen tepki önerileri sunar.
|
|
Çok seviyeli koordineli tepki
|
Sistem, radar, spektrum ve elektro-optik teknolojileri içeren üç seviyeli ve çift seviyeli bağlantı düzenlerini destekler.spektrum tespiti, ve elektro-optik izleme, tehdit seviyelerine göre engelleme veya aldatma stratejilerini otomatik olarak ayarlayarak dronların kapsamlı bir izleme ve izleme sağlaması için birlikte çalışır.Çift düzeyli bağlantı modunda, kullanıcılar radar ile spektrum, radar ile elektro-optik kombinasyonlarını seçebilirler.Ya da farklı senaryolarda drone tehditlerini esnek bir şekilde ele almak için gerçek durumlara dayalı elektro-optik ile spektrum.
|
|
bölgesel koruma
|
Hai Dong Qing anti-drone sistemi geniş alanları etkili bir şekilde koruyabilir.Geniş kapsama alanı ve güçlü izleme ve karıştırma yetenekleri, uyarı bölgelerinin ve çekirdek alanların kapsamlı bir gözetimi sağlamasına olanak tanır., kritik bölgelerin drone tehditlerinden güvende kalmasını sağlar.
|
