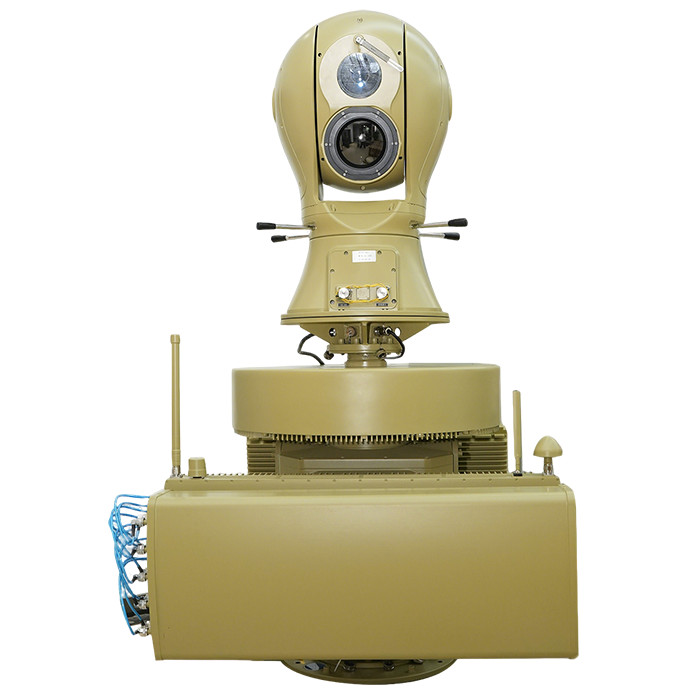

Çevrede koruma için çoklu sensörlü radar savunma sistemi kritik bölgeleri korur
ⅠÜrün Tanımı
Çevrede Koruma Radar Savunma Sistemi için çoklu algılayıcı, kritik bölgeleri eşsiz hassasiyet ve güvenilirlikle korumak için tasarlanmış gelişmiş, entegre bir güvenlik çözümüdür.Çoklu sensörlü füzyonla birleştirilen son teknoloji radar teknolojisinden yararlanarak, bu sistem kapsamlı tespit, izleme ve tehdit değerlendirme yetenekleri sağlar.
ⅡÜrün Özellikleri
1Çoklu sensörlü Füzyon Teknolojisi.
Radar, termal görüntüleme, optik kameralar ve AI analitiklerini üstün algılama doğruluğu için birleştirir.Birden fazla sensörden karşılaştırma yaparak yanlış alarmları azaltır.
2360 derecelik gözetleme kapsamı.
Omnidirectional radar taraması kritik bölgelerde kör noktaların olmamasını sağlar.Düzenlenebilir algılama aralığı ve hassasiyeti özelleştirilmiş güvenlik çevresine göre.
3. AIPowered Tehdit Tanıma
Makine öğrenimi algoritmaları tehditleri sınıflandırır ve önceliklendirir (örneğin, dronlar, araçlar, personel).Gerçek zamanlı izleme ve öngörüsel analiz ile otomatik uyarılar.
4. Tüm Hava Gündüz / Gece Operasyonu
Termal görüntüleme ve radar penetrasyon yetenekleri sis, yağmur, kar ve tamamen karanlıkta işlevselliği sağlar.
5Modüler ölçeklenebilir tasarım
Ek sensörlerle veya mevcut güvenlik ağlarına entegrasyonla kolayca genişletilebilir.Uzaktan izleme ve merkezi komuta kontrolünü destekler.
6Hızlı dağıtım düşük bakım
Çeşitli ortamlarda hızlı kurulum için hafif, sağlam yapısı.Kendini teşhis eden özellikler, duraklama sürelerini ve bakım maliyetlerini en aza indirir.
ⅢÜrün İşlevleri
1Dinamik Hedef Bulma Takibi
Radar tespiti: Belirli bir aralıkta hareket eden nesneleri tespit etmek için çevreyi sürekli tarar.Çoklu Hedef İzleme: Gerçek zamanlı yörüngesi analizi ile aynı anda birden fazla tehdidi izler.
2Akıllı Tehdit Sınıflandırması
Yapay zekaya dayalı tanımlama: İnsanlar, araçlar, dronlar ve hayvanlar arasındaki farkları belirler.Risk Değerlendirmesi: Hız, boyut ve hareket kalıplarına göre tehdit seviyelerini belirler.
3. Otomatik Alarm Cevap Entegrasyonu
Anlık Alarm: Güvenlik personelini görsel/duyulu alarmlar veya mobil bildirimler yoluyla uyarır.Karşı önlemlerle entegrasyon: Otomatik savunma mekanizmalarını tetikleyebilir (karıştırma, engeller).
4Çoklu Sensör Veri Füzyonu.
Çapraz doğrulama: Yanlış pozitifleri ortadan kaldırmak için radar, termal ve optik verileri birleştirir.Geliştirilmiş Durum Bilinci: Gerçek zamanlı izleme için dijital bir haritada tehdit verilerini üst üste koyar.
5Uzaktan izleme kontrolü.
Bulut Temelli Yönetim: Herhangi bir yetkili cihazdan canlı akışlara ve sistem kontrollerine eriş.Özelleştirilebilir Tablolar: Kullanıcı tercihlerine göre kritik ölçümleri ve uyarıları gösterir.
6Uyumlu Tarama Modları.
Düzenlenebilir algılama aralığı:Kısa, orta veya uzun menzilli gözetim için yapılandırılabilir.Odaklanma Bölgeleri: Genel çevre kapsamını korurken yüksek riskli alanlarda taramalara öncelik verir.
7- Veri Kaydı Forensik Analiz
Olay Kaydı: Olay sonrası inceleme için algılama günlükleri, video görüntüleri ve sistem yanıtlarını saklar.Forensik Çalma:Soruşturma için güvenlik ihlallerinin yeniden yapılandırılmasına izin verir.
ⅣÜrün Parametresi
| Fonksiyonel göstergeler |
| Standart yapılandırma |
UAD-XTF-PZGLE05 (radar, spektrum, elektro-optik, karıştırma, aldatma, denetleyici ve yönetim yazılımı) |
| Bulma mesafesi |
≥5KM |
| Algılama frekansı bandı |
70 MHz ila 6000 MHz, Not: Diğer frekans bantları özelleştirilebilir |
| Yanıltıcı sıklık |
GPS/GALILEO/GLONASS/Beidou |
| Yanıltıcı mesafe |
≥1KM |
| Müdahale frekans bandı |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| Radar parametreleri |
Ayrıntılı parametreler aşağıda listelenmiştir: Radar modülü performans parametreleri |
| Optoelektronik parametreler |
Fotovoltaik parametreler Ayrıntılı parametreler aşağıdaki tablodadır *4 Fotovoltaik modül performans parametreleri |
| Mekanik göstergeler |
| Rüzgar direnci |
10 kuvvetli rüzgar |
| Çalışma sıcaklığı |
-40°C55°C |
| Depolama sıcaklığı |
-45°C65°C |
| koruma derecesi |
IP65 |
| Çalışma nemliği |
≤% 95 |
| Veri arayüzü |
RJ45 |
| Güç bağlantısı |
Voltaj: 220V
Güç: ≤550W (Tespit Modu), ≤1950W (Karşı önlem Modu) |
| Ağırlık |
250KG |
| Boyut |
850mmx850mmx1700mm |
| Platform özellikleri |
Beyaz ve siyah liste, gerçek zamanlı algılama, optik izleme, otomatik karşı önlemler, manuel karşı önlemler, GIS haritası. |
| Spektrumu tespit modülü gösterge parametreleri |
| Algılama frekansı bandı |
20 MHz-6 GHz |
| Bulma yarıçapı |
≥5km |
| Yarıçap mesafesini belirle. |
≥5 kilometre, bazı drone markalarını ve modellerini tanıyabilir |
| Bulma açısı |
360° |
| Köşe ölçüm doğruluğu hatası (kök ortalama kare) |
5 km veya daha fazla mesafe ≤ 1° |
| En düşük algılama yüksekliği |
<0m |
| Müdahale modülü göstergesi parametreleri |
| Müdahale frekans bandı |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| Güç bağlantısı |
50W |
| Müdahale mesafesi |
3 km. |
| Radar modülü parametreleri |
| Çalışma sistemi |
Aşamalı dizi sistemi (azimut taraması+yüksekleme faz taraması) |
| Çalışma frekansı bandı |
Xband |
| Etkili algılama gücü |
≥5.0KM (UAV) |
| ≥8.0KM ((Yürüyüşçüler) |
| ≥10.0KM (araçlar) |
| ≥5.0KM ((tekne) |
| Hız algılama |
0.5m/s-83m/s |
| Azimut doğruluğu |
≤0.3° ((arama);≤0.3° ((yol) |
| Kaldırma doğruluğu |
≤1.0° ((arama);≤0.5° ((yol) |
| Veri oranı |
≤5s/çember |
| Optoelektronik modül indeks parametreleri |
| Çalışma mesafesi |
Atmosferik görünürlük durumunda ≥ 20km, nem ≤ 50% RH ve sıcaklık farkı> 6K,Görünür ışık algılama mesafesi ≥ 5000m, izleme mesafesi ≥ 4000m, tanıma mesafesi ≥ 3000m 0.3m × 0.3m insansız hava aracı hedefleri; ısı görüntüleme algılama mesafesi ≥ 1500m, izleme mesafesi ≥ 1000m, tanıma mesafesi ≥ 1000m |
| Kızılötesi termal görüntüleme |
Detektör: Soğutulmamış Vanadyum Oksit (VOx) kızılötesi odak düzlemi
Spektral aralığı: 8μm - 14μm
Çözünürlük: 640×512
NETD: 30mK'dan daha iyi olmalı.
Lens odak uzaklığı: 31 ila 155mm, 5x sürekli optik zoom lens
Lens kontrolü: Elektrikli zoom, manuel/otomatik odaklama
Görüntü geliştirme: SDE dijital görüntü detay geliştirme teknolojisi
Kutupluk sahte rengi: Termal siyah, termal beyaz ve birden fazla sahte renk seçeneği mevcuttur
Görüntü ayarlamaları: Parlaklık, kontrast, gama düzeltmesi
Kodlama biçimi: H.264/H.265/MJPEG
Güçlü ışık koruma fonksiyonunu destekler |
| Yüksek çözünürlüklü görünür ışık |
Sensör:1/1.8 "hedef yüzeyi yıldız ışığı derecesi CMOS, ICR rengi siyah dönüşümü
Çözünürlük: 2688×1520
Işıklandırma: Renk: 0.002 Lux; Siyah beyaz: 0.0002 Lux
Kodlama biçimleri: H.264/H.265/MJPEG
Görüntü geliştirme: Geniş dinamik aralığı, güçlü ışık bastırma, elektronik görüntü stabilizasyonu, 3 boyutlu dijital gürültü azaltma ve otomatik beyaz dengesini destekler
Fokal uzunluk: 12.5 ′′ 775 mm yüksek çözünürlüklü elektrikli zoom lens
Dehazing: Hem optik hem de elektronik dehazing destekler |
| İzleme fonksiyonu |
1İzleme yöntemi: Ön uç gömülü donanım izleme
2İzleme modu: manuel, otomatik izleme, radar bağlantısını destekle
3Video geçiş: Dijital yüksek çözünürlüklü görünür ışık/dijital kızılötesi video geçiş izleme
4İzleme fonksiyonu: Çoklu izleme algoritmalarında yer alan, çoklu hedef tespiti, otomatik yakalama, izleme sırasında otomatik zoom, hedef yörüngesinin gerçek zamanlı görüntülenmesini destekler.geçici tıkanıklığa karşı, vb. Radar bağlantısı izlemeyi destekleyen manuel ve otomatik izleme; izleme süreci sırasında hedef tanıma desteği; tanımlama ve izleme desteği;Hava dalgası kapısının uyarlanabilir takipini destekle, ve takip kutusu boyutu hedef boyutuna göre uyarlanabilir.
İzleme ekranı: izleme hedefi kartal gözü ekranı ile donatılmış, kartal gözünün konumu isteksiz olarak ayarlanabilir, hedef 2, 4 ve 8x büyütme ekranını destekler |
| Analiz |
1. 16Tops bilgisayar gücü işlemcisi ile inşa edilmiş.
2Uygulama yöntemi: Ön uç gömülü akıllı analiz modülü
3. Anormal davranış tespiti: hedef tanıma destekler; Bölgesel müdahale tespiti, sınır ötesi müdahale tespiti, hareket tespiti vb.
Sınıflandırma tanıma: insanlar, arabalar, dronlar, kuşlar vb. gibi hedeflerin sınıflandırma tanımını destekler (veri kümeleri sağlamak için müşteri yardımına ihtiyaç duyar) |
| Fonksiyon artışı |
1Sağlık yönetimi: Kendini test etme, durum sorgusu ve hata kodu geri bildirimi gücünü destekler ve görünür ışık, termal görüntüleme bileşenleri gibi donanım sağlığı sorgularını destekler.yatay sıçrama motorları, çip sıcaklığı ve çalışma süresi
2Veri geri bildirimi: Lens alanı görüş açısı, büyütme, ZOOM / FOKUS değeri ve devre açısı için gerçek zamanlı / sorgu geri bildirimi ve konumlandırma fonksiyonlarına sahiptir.ve yatay ve pitch açıları için gerçek zamanlı sorgu / geri bildirim ve konumlandırma işlevlerini destekler
Yükseltme ve bakım: uzaktan yeniden başlatılabilir, uzaktan yükseltme fonksiyonu, sistem bakımı için uygundur |
| Servo çevirme masası modülünün indeks parametreleri |
| Tek eksenli döngüleme masası |
1Döner masanın dönüş açısı: azimut N × 360 °'da sürekli dönüş
2Maksimum azimut hızı: ≥ 130 °/s
3En azimut hızı: ≤ 0,1 °/s
4Maksimum azimut hızlanması: ≥ 90 °/s2
5- Yönlendirme doğruluğu: ≤ 0,1 °
6Sabit işaretleme minimum yanıt süresi: ≤ 2s (stabil 0 ° ila 90 °)
Altlık aralığının ayar aralığı: -25 °'den 10 °'ya kadar. |
VI:Ürün özellikleri
|
ProKanalözellikleri
|
Hai Dong Qing anti-drone sistemi gerçek zamanlı olarak drone hareketlerini izleyebilir.Sistem drone hedeflerini hızla tespit edebilir ve kilitleyebilir., gerçek zamanlı olarak konumlarını, hızlarını ve uçuş yörüngelerini elde eder.
|
|
Karışma ve aldatma
|
Sistem güçlü bir engelleme ve aldatma yeteneğine sahiptir. engelleme modunda sistem otomatik olarak veya manuel olarak radyo engellemeyi etkinleştirebilir.Ya da üsse dönün.Aldatma modunda, sistem, drone'ları amaçlanan uçuş rotasından, kısıtlı ve çekirdek alanlardan uzaklaştırmak için GNSS sahteleme teknolojisini kullanıyor.
|
|
Durum analizi ve komuta karar verme
|
Hai Dong Qing anti-drone sistemi, tespit edilen drone tehditlerinin durumunu analiz edebilir ve kullanıcılara komuta karar desteği sağlayabilir.Sistem, radarlardan elde edilen gerçek zamanlı verileri kullanarak drone'ların tehdit seviyesini hızla değerlendirir., optik sensörler ve elektronik keşif ekipmanları ile birlikte önceden belirlenmiş tehdit değerlendirme modelleri ve kullanıcılara karşılık gelen tepki önerileri sunar.
|
|
Çok seviyeli koordineli tepki
|
Sistem, radar, spektrum ve elektro-optik teknolojileri içeren üç seviyeli ve çift seviyeli bağlantı düzenlerini destekler.spektrum tespiti, ve elektro-optik izleme, tehdit seviyelerine göre engelleme veya aldatma stratejilerini otomatik olarak ayarlayarak dronların kapsamlı bir izleme ve izleme sağlaması için birlikte çalışır.Çift düzeyli bağlantı modunda, kullanıcılar radar ile spektrum, radar ile elektro-optik kombinasyonlarını seçebilirler.Ya da farklı senaryolarda drone tehditlerini esnek bir şekilde ele almak için gerçek durumlara dayalı elektro-optik ile spektrum.
|
|
bölgesel koruma
|
Hai Dong Qing anti-drone sistemi geniş alanları etkili bir şekilde koruyabilir.Geniş kapsama alanı ve güçlü izleme ve karıştırma yetenekleri, uyarı bölgelerinin ve çekirdek alanların kapsamlı bir gözetimi sağlamasına olanak tanır., kritik bölgelerin drone tehditlerinden güvende kalmasını sağlar.
|
