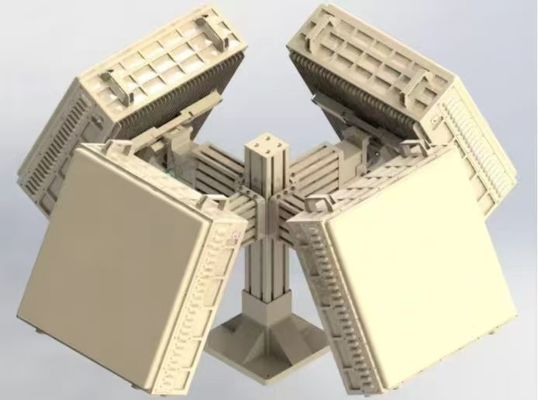

2D Dört Dizi Radar Düşük Yükseklik İnsansız Uçak Hedefler Kuş Balonlar
Ben.Ürün Tanımı
İki boyutlu dört dizilmiş radar, gelişmiş bir X bantlı tam tutarlı darbe Doppler iki boyutlu fazlı tarama üç koordinatlı radar.Özellikle elektro-optik sistemleri tespit etmek ve takip etmek için tasarlanmıştır., ve düşük yükseklikteki insansız hava aracı (UAV) hedefleri, kuşlar ve balonlar için kesin bir rehberlik sağlar.Radar sistemi tüm 360 ° aralığı kapsayabilir., tam TWS (Scan Along Tracking) ve TAS (Scan After Tracking) hedeflerin takip edilmesini sağlıyor.
II. Ürün Özellikleri
Otonom ve otomatik izleme:
Radar, hedefleri otonom olarak aramaya ve otomatik olarak izleme moduna geçebiliyor.İnsan müdahalesi olmadan tamamen otomatik olarak çalışabilir..
Taşınabilirlik ve hızlı dağıtım:
Bu radar sistemi hafif ve mobil uygulamalar için araçlara monte edilebilir veya sabit bir istasyon olarak kullanılabilir.Her bir dizi en fazla 90 ° azimut aralığını ve 60 ° yüksekliği kapsayabilir., hem sektör özel izleme hem de tam 360 ° izleme için uygundur.
Mükemmel karışıklık bastırma ve küçük hedef tespiti:
Bu radar, yüksek istikrarlı frekans kaynağı, uzun süreli tutarlı birikim, filtre tasarım yöntemi, MTI (Hareketli Hedef İfade) ve karmaşa haritası algılama gibi gelişmiş teknolojileri benimser.Bu özellikler, radarın yeraltı karışıklığını bastırma ve küçük hedefleri vurgulamayı arttırır, karmaşık ortamlarda bile doğru tespiti sağlar.
III. Ürün Fonksiyonları
Alçak Yükseklik Gözetimi ve İzleme:
Tüm alan düşük yükseklikte gözetleme modunda, radarın her yüzü 90 ° azimut aralığını kapsar, dört yüz birlikte tam 360 °'yu kapsar.,Balonları ve menzilindeki diğer hava hedeflerini takip ederek mesafelerini, açılarını, yüksekliğini ve hızlarını ölçer.Bu ayrıntılı bilgi daha sonra terminal komuta ve kontrol sistemine derhal rapor edilir..
Çoklu Hedef Otomatik TAS Takibi:
Hedefleri tespit edip yakaladıktan sonra, radar otomatik olarak TWS arama ile çoklu hedefli otomatik TAS izlemeyi birleştiren bir moda geçebilir.Aynı anda 1 saniyelik bir veri hızı ile hedefin en fazla beş partisi üzerinde TAS hassas izleme yapabilir.Bu yetenek, radarın hedeflerin tanımlanması, doğrulanması ve ele geçirilmesi için elektro-optik sistemlere ve diğer sistemlere gerçek zamanlı rehberlik sağlamasını sağlar.
IV. Ürün parametreleri
|
Çalışma Frekansı Bandı
|
X bant/ku bant
|
|
Azimut Kapsamı
|
360° (her bir dizi 90°'yu kapsar)
|
|
Yükseklik Kapsamı
|
≥ 60° (öntanımlı kapsama 0°-30°)
|
|
Maksimum algılama menzili
|
≥5km (Phantom UAV için)
|
|
Minimum algılama menzili
|
≤ 250m
|
|
En az algılama hızı
|
≤1m/s (izleme modu)
|
|
Ölçüm Doğruluğu (RMS Hatası)
|
Uzaklık: ≤10m; Azimut: ≤0.6°; Yükseklik: ≤0.6°
|
|
Verilerin Yenilenme Hızı
|
TWS: 3s; TAS: 1s.
|
|
İzlenen Hedef Sayısı
|
TWS: ≥128 parti; TAS: ≥5 parti
|
|
Radar Makinesinin Boyutları
|
≤ 600mm*600mm*220mm
|
|
Güç tüketimi (sütun dahil)
|
≤900W (bir dizi başına)
|
|
Ağırlık (dizilere göre)
|
≤35kg
|
|
Arayüz
|
Gigabit Ethernet bağlantısı
|
2 boyutlu dört dizilmiş radar, modern düşük yükseklik gözetimi ve hedef izleme gereksinimlerini karşılamak için tasarlanmış yüksek kapasiteli bir sistemdir.Güçlü performans parametreleri ile birlikte, sınır güvenliğinden yaban hayatı izlemesine ve ötesine kadar çok çeşitli uygulamalar için ideal bir çözüm haline getiriyor.
