Ⅰ. Pürün sunumu
İnsansız hava aracı (İHA) yön bulma ve konumlandırma karşı tedbir ekipmanı, tüm İHA karşıtı sistem için oldukça entegre bir çözümdür. İHA tespit ve uyarısını, hedef tanımayı, yön bulma ve konumlandırmayı, müdahale işlemeyi ve kontrolü birleştiren kapsamlı bir sistemdir. Yerleşik bileşenler, sabit kurulum bileşenleri ve geçici dağıtım bileşenleri ile donatılabilir, bu da onu esnek ve çoklu senaryo uygulamalarına uygun hale getirir.
Ⅱ. Ekipman Özellikleri
1. Tam Frekans Bandı Gizli Tespiti + Yüksek Hassasiyetli Durum Analizi
Evlat edinmepasif pasif spektrum algılama teknolojisi(sıfır elektromanyetik radyasyona maruz kalma, kendini algılama riskini ortadan kaldırır), 20MHz-6GHz'lik tam frekans bandını kapsar (sivil/ticari dronların ana çalışma frekans bantları dahil); ile donatılmışçok dizili yön bulma ve konumlandırma antenleri, algılama alanındaki drone'ların radyo sinyallerini hızlı bir şekilde yakalayabilmektedir. Özel bir radyo protokolü analiz algoritmasıyla birleştirildiğinde, boylam ve enlem koordinatları, gerçek zamanlı rakım, uçuş hızı/yön, drone modeli, cihazın SN kodu ve kalkış noktası konumu dahil olmak üzere hedefin tam boyutlu anahtar bilgilerini otomatik olarak tanımlar. "Sinyal yakalamadan durum görselleştirmeye" kadar tüm süreç yönetimini ve kontrolünü gerçekleştirir ve tehdidin gidişatını önceden tahmin eder.
2. Yüksek Hızlı Dijital Frekans Taraması + Senaryoya Özel Hassas Karıştırma
dayalıyüksek hızlı dijital frekans tarama teknolojisi(geleneksel analog sinyal bozucudan daha üstün tepki hızıyla milisaniye seviyesinde sinyal kilitleme), hedefi geri dönmeye veya inişe zorlamak için elektromanyetik sinyal bozucu yoluyla dronların "navigasyon + uzaktan kumanda + görüntü aktarımı" şeklindeki üç bağlantısı üzerinde tam olarak hareket eder; destekliyorbelirlenen hedeflerin hassas şekilde karıştırılması(çevredeki yasal iletişim ekipmanının kazara sıkışmasını önlemek ve uyumluluk risklerini azaltmak). Ayrıca anten türlerini senaryo gereksinimlerine göre (açık alanlar/yoğun binalar gibi) esnek bir şekilde yapılandırarak "maliyet kontrolü" ile "bölgesel kapsama performansı" arasında optimum dengeyi sağlayabilir.
3. SOA Mimarisi Yönetim ve Kontrol Platformu + Elastik Genişletme Yeteneği
BenimsemekSOA (Hizmet Odaklı Mimari)(güçlü uyumluluk, çapraz sistem bağlantısını destekler), web ve APP dahil olmak üzere çoklu terminal erişimi sağlar ve 20'den fazla drone tespit ve karşı önlem ekipmanı setine eşit şekilde erişebilir ve yönetebilir (birden fazla cihazın merkezi olmayan işletim ve bakım maliyetlerini azaltır ve yönetim verimliliğini artırır); ile donatılmıştırelastik genişleme arayüzleriGelecekte radarlar, fotoelektrik izleme ve sinyal aldatma gibi diğer karşı tedbir ekipmanlarına sorunsuz bir şekilde erişebilecek. Müşterilerin erken yatırımlarını korumak için yavaş yavaş entegre bir "tespit - izleme - karıştırma - yakalama" önleme ve kontrol sistemi oluşturur.
4. Araca Monte Destek Bileşenleri: Uzun Süre Dayanıklı Mobil Dağıtım Çözümü
Araca monteli özel braketler (çeşitli polis/mühendislik araçlarıyla uyumlu), güvenlik dağıtım kutuları, yüksek kapasiteli araca monteli aküler, UPS yedek güç kaynakları ve taşınabilir jeneratörlerle yapılandırılmıştır; pil desteklerAlgılama modunda 12 saat, karıştırma modunda 2 saat sürekli çalışma(günlük mobil devriye talebini karşılar) ve aynı zamanda AC220V harici güç kaynağıyla da uyumludur (uzun vadeli sabit yönetim ve kontrolü destekler). Otoyol koridorları ve büyük ölçekli olayların çevresi gibi mobil önleme ve kontrol senaryoları için uygundur.
5. Sabit Kurulum Bileşenleri: Yüksek Güvenilirliğe Sahip Dış Mekan Uzun Vadeli Dağıtım Çözümü
Direğe monteli braketler (farklı çaplardaki direklerle uyumlu), betonarme tabanlar (Seviye 10 rüzgar direncine sahip) ve yıldırımdan korunma dağıtım kutularını (dış mekandaki yıldırım girişimine dirençli) içerir ve tamamı boyunca kararlı AC220V güç kaynağını destekler; Ekipman, yüksek sıcaklıklar ve şiddetli yağmurlar gibi karmaşık dış ortamlarda uzun süreli çalışmayı mümkün kılan IP65 koruma derecesine (toz geçirmez ve su geçirmez) sahiptir. Havaalanları, petrol depoları ve hükümet binaları gibi önemli alanlarda sabit önleme ve kontrol için uygundur.

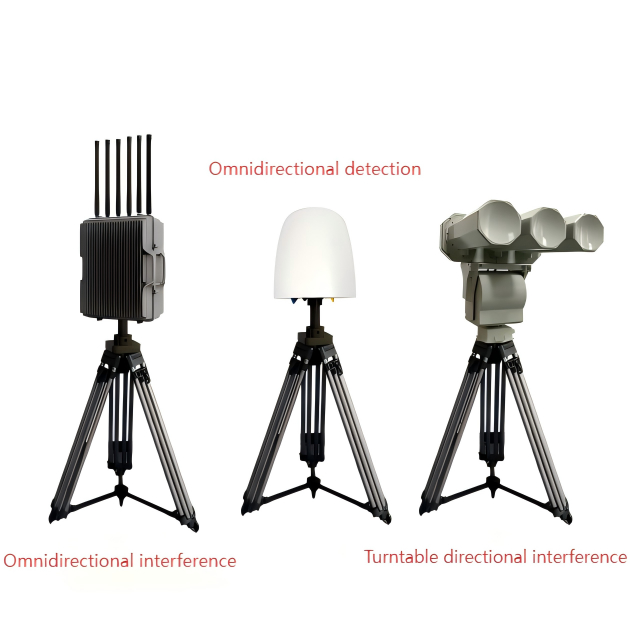

6. Geçici Dağıtım Bileşenleri: Dakika Düzeyinde Hızlı Yanıt Çözümü
Hafif tripodlarla (karmaşık kurulum gerektirmez, bir kişi konuşlandırmayı 5 dakika içinde tamamlayabilir) ve yüksek kapasiteli mobil güç kaynaklarıyla (harici güç kaynağına bağımlı değildir) donatılmış olup, acil durum senaryolarında (geçici toplantılar, acil kurtarma bölgeleri ve geçici sınır kontrol noktaları gibi) hızlı bir şekilde karşı önlem düğümleri oluşturabilir. Sabit dağıtım ile araca monteli dağıtım arasındaki boşluğu doldurarak "her zaman ve her yerde isteğe bağlı dağıtım" gerçekleştiriyor.
Ⅲ. Ürün Fonksiyonları
|
Parametre adı
|
parametre değerleri
|
|
Tespit ekipmanı
|
F'frekans aralığı
|
30MHz-6GHz
(Anahtar frekans bantları isteğe bağlı olarak mevcuttur)
|
|
Algılama yöntemi
|
Pasif radyo otomatik algılama, pasif sinyal alımı
|
|
Algılama mesafesi
|
5-10 km (modele bağlı olarak algılama mesafesi farklıdır ve İHA'nın fırlatma gücü 0,1 W'tan büyüktür)
|
|
Algılama aralığı
|
Tam yönlü algılama
|
|
Sayı
|
60'tan fazla drone
|
|
Algılama doğruluğu
|
Ölçüm doğruluğu ≤3°
|
|
Konum doğruluğu 10 m'den azdır
|
|
Karşı önlem ekipmanı
|
Mmodel
|
Radyo parazitini bastırma
|
|
hedef
|
Drone haritalaması, uçuş kontrol bağlantısı, navigasyon sinyali
|
|
Ffrekans aralığı
|
400MHz,800MHz,900MHz,1,2 GHz,1,5 GHz,2,4 GHz,5,2 GHz,5.8GHz(İsteğe bağlı)
|
|
Duzaklık
|
Yönlü: 3-5km (modele bağlı olarak karşı tedbir mesafesi değişir)
|
|
Tam menzil: 1,5-2km (modele bağlı olarak karşı tedbir mesafesi değişir)
|
|
Sistem çapında
|
boyut
|
Algılama ekipmanı: 450mm*400mm
|
|
Sayaç ekipmanı: 550mm*500mm*300mm
|
|
Wsekiz
|
≤45Kg
|
|
Toplam güç tüketimi
|
Algılama etkin:55w
|
|
Parazit açık: 960W
|
|
Lkoruma seviyeleri
|
IP67
|
IV.Özellik ve avantaj

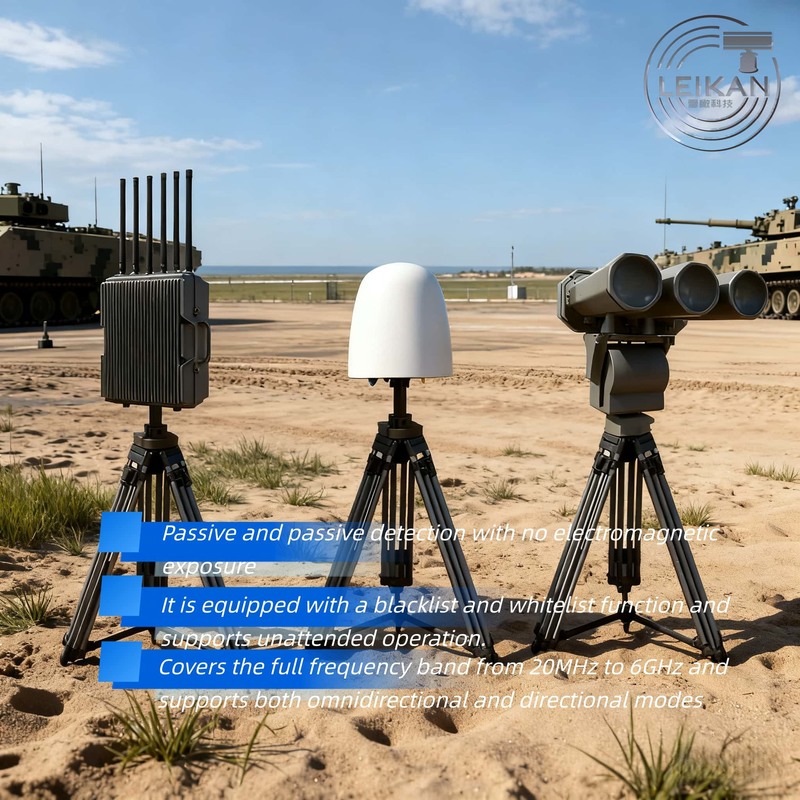

- Pasif Çok Yönlü Algılama: Drone'ların spontane sinyallerini yalnızca pasif olarak alır (elektromanyetik sinyal iletimi yoktur) ve tespit eder, böylece yetkisiz drone'ların marka, model ve sıklığının tanımlanmasına olanak sağlar. Yağmurdan, kardan veya sisten etkilenmeyen bu cihaz, 7/24, her türlü hava koşulunda ve 360° algılamayı destekler ve piyasadaki mevcut drone'ların %95'inden fazlasını kapsar.
- Hassas Konumlandırma ve Uzun Menzilli Erken Uyarı: Yüksek hassasiyetli yön bulma ve protokol kırma teknolojilerini benimseyerek ana akım dronlar için 5 metreden daha az yön bulma doğruluğuna ulaşır. DJI dronlarının ve uzaktan kumandalarının yerini tespit edebilir (boylam/enlem, yön, mesafe, hız ve rakımı görüntüleyerek). Parazitsiz ve engelsiz koşullar altında algılama aralığı 15 km'ye kadar ulaşarak erken müdahaleye olanak tanır.
- Akıllı Gözetimsiz Karşı Tedbir: Etkinleştirildiğinde, yetkisiz drone'ları otomatik olarak tanımlar ve sinyal bozma yanıtlarını tetikler. Kullanıcılar, karıştırma süresini ve döngü süresini özelleştirerek verimliliği ve esnekliği dengeleyebilir.
- İki Modlu Hassas Karşı Tedbirler:
- Hedefli Karıştırma: Belirli drone modellerinin iletişim protokolünü kırar ve frekans modülasyonlu sinyallerinde dar bant karıştırma gerçekleştirir.
- Geniş Bant Karıştırma: Çok yönlü antenleri, yüksek hızlı dijital frekans taramasını ve yüksek güçlü RF amplifikasyon teknolojilerini kullanarak birden fazla drone'u aynı anda birden fazla yönde sıkıştırarak onları geri dönmeye veya inişe zorlar.
- Akıllı Kara Liste/Beyaz Liste Yönetimi: Drone'ların benzersiz seri numarasını tanımlar ve tek tıkla beyaz listeye alınmasını sağlar. Beyaz listeye eklenen yasal olarak kayıtlı drone'lar, korunan alana girerken alarmları tetiklemeyecek ve böylece yanlış uyarıların önüne geçilecek.
- Tam Senaryo Uyarlanabilirliği ve Sürekli Yükseltmeler: Yüksek hızlı mobil senaryolarda bile normal çalışmayı sürdürür; elektronik haritalar için çevrimiçi/çevrimdışı harita güncellemelerini destekler; sektördeki gelişmelerle uyumlu düzensiz güncellemelerle drone model veritabanı için ücretsiz uzaktan yükseltmeler sunar.
- Veriye Dayalı Yönetim: Karar vermeyi desteklemek için uçuş kayıtları, geçmiş yörüngeler ve alarm kayıtları dahil olmak üzere drone verilerinin istatistiksel analizini ve görsel gösterimini sağlar.
Sistem Arayüzü
